World Wind Java开发之十——AnalyticSurface栅格渲染（转）

http://blog.csdn.net/giser_whu/article/details/43017881

1、AnalyticSurfaceDemo

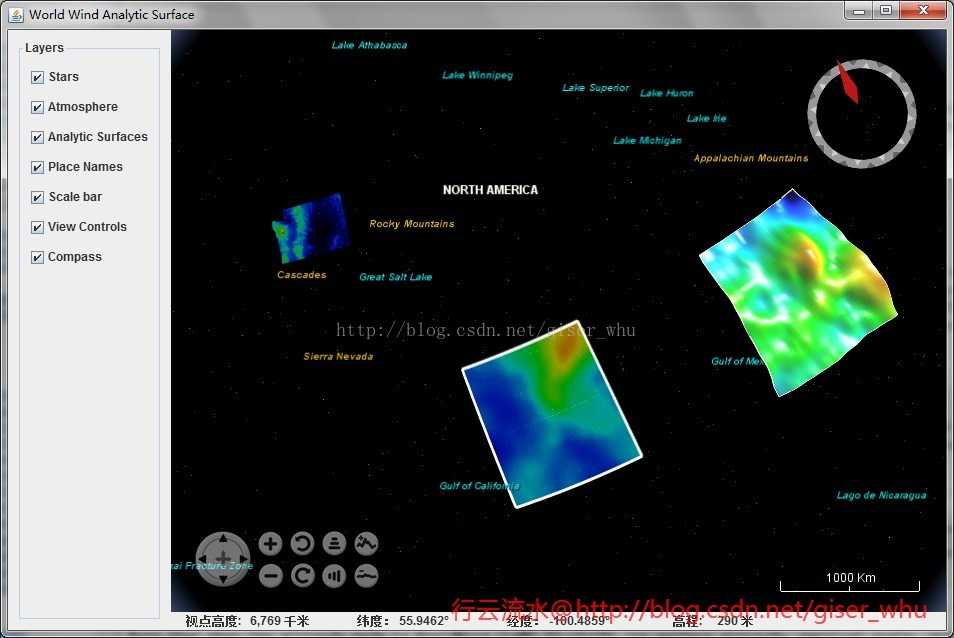

ArcGIS下对栅格的各种分级渲染效果是非常好的，可以做出很漂亮的图，现在在WW下也可以做出同样的效果了，看到这里是不是有点小兴奋呢。先看下WW自带的AnalyticSurfaceDemo的运行效果图：

通过看源代码可以知道给出了三种渲染示例，其中两种是动态的，这里我需要的是对dem数据或者是单波段影像的渲染，也就是左上方的渲染效果。

2、AnalyticSurface类

下面来看下主要用到的类：

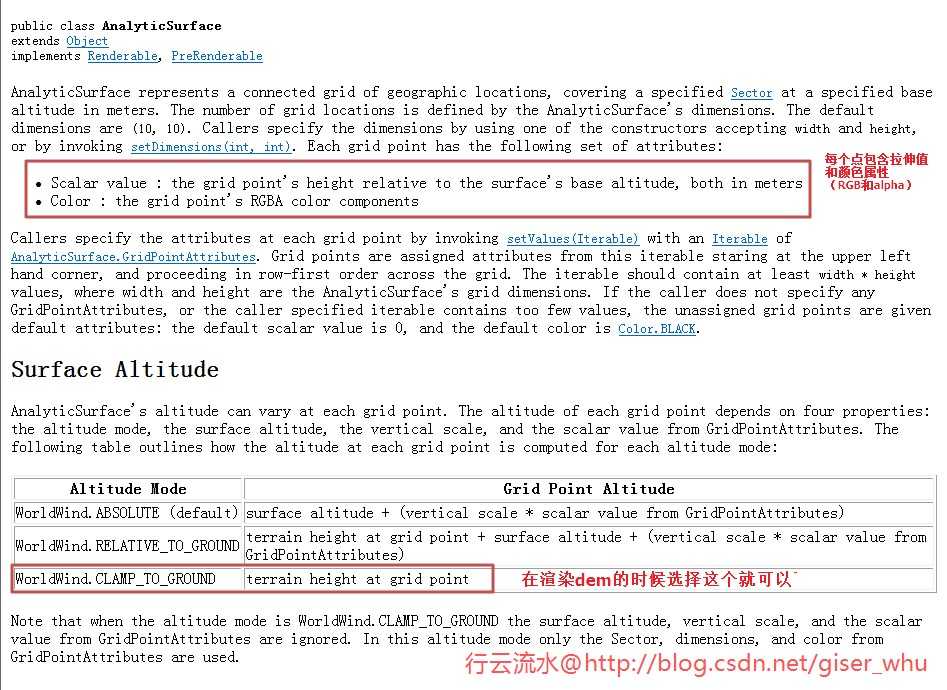

主要用到的方法：

[java] view plain copy



 print?

1. // 创建AnalyticSurface并设置其属性
2.         final AnalyticSurface surface = new AnalyticSurface();
3.         surface.setSector(raster.getSector());
4.         surface.setDimensions(raster.getWidth(), raster.getHeight());
5.         surface.setValues(AnalyticSurface.createColorGradientValues(
6.                 raster.getBuffer(), raster.getTransparentValue(), extremes[0],
7.                 extremes[1], minHue, maxHue));
8.         // surface.setVerticalScale(5e3);
9.         // 设置表面渲染方式为 CLAMP_TO_GROUND
10.         surface.setAltitudeMode(WorldWind.CLAMP_TO_GROUND);

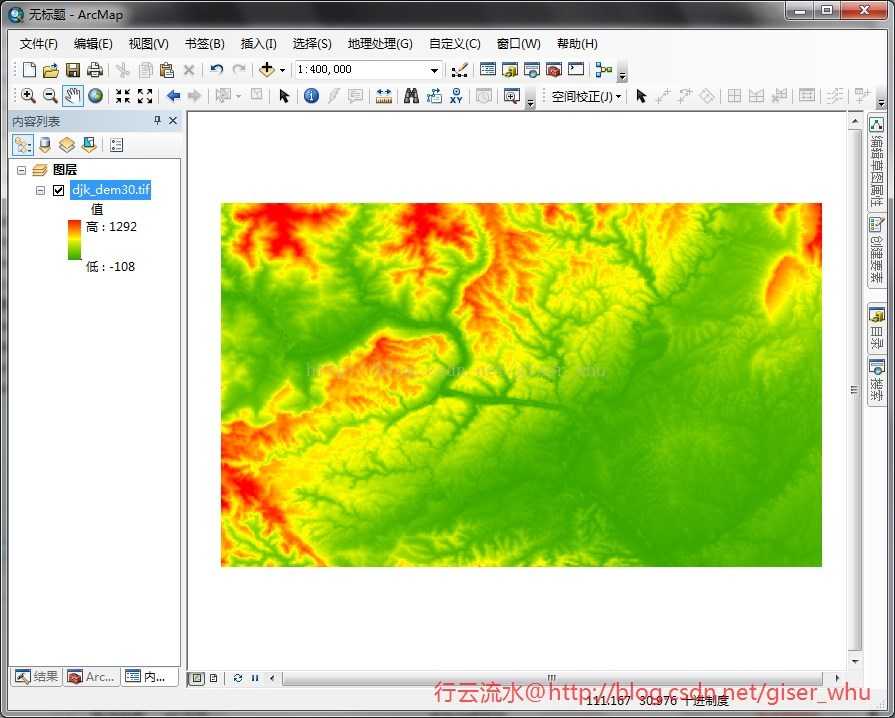

3、DEM渲染实例

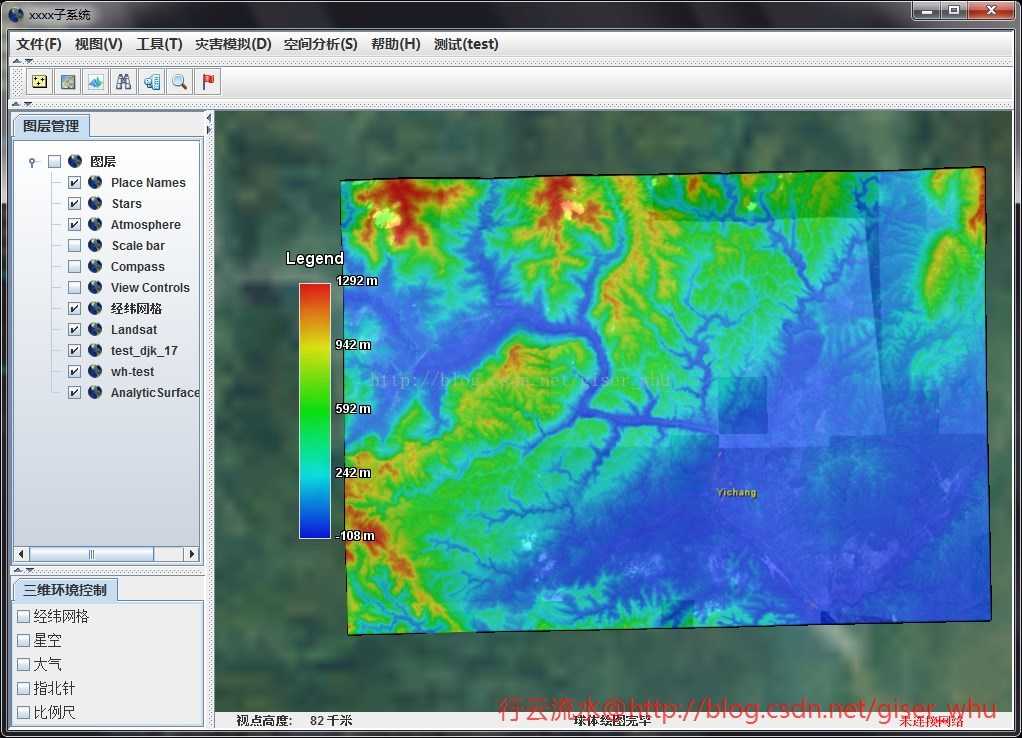

可以看到WW下渲染的效果丝毫不逊色，图是不是很漂亮呢。

4、洪涝模拟渲染

5、源码。

[java] view plain copy



 print?

1. /**
2.  * @Copyright 2014-2020 @刘硕
3.  **/
4.
5. package edu.whu.vge.util;
6.
7. import gov.nasa.worldwind.WorldWind;
8. import gov.nasa.worldwind.avlist.AVKey;
9. import gov.nasa.worldwind.avlist.AVList;
10. import gov.nasa.worldwind.data.BufferWrapperRaster;
11. import gov.nasa.worldwind.data.DataRaster;
12. import gov.nasa.worldwind.data.DataRasterReader;
13. import gov.nasa.worldwind.data.DataRasterReaderFactory;
14. import gov.nasa.worldwind.exception.WWRuntimeException;
15. import gov.nasa.worldwind.geom.Extent;
16. import gov.nasa.worldwind.geom.Sector;
17. import gov.nasa.worldwind.layers.RenderableLayer;
18. import gov.nasa.worldwind.render.DrawContext;
19. import gov.nasa.worldwind.render.Renderable;
20. import gov.nasa.worldwind.util.Logging;
21. import gov.nasa.worldwind.util.WWBufferUtil;
22. import gov.nasa.worldwind.util.WWIO;
23. import gov.nasa.worldwind.util.WWMath;
24. import gov.nasa.worldwindx.examples.analytics.AnalyticSurface;
25. import gov.nasa.worldwindx.examples.analytics.AnalyticSurfaceAttributes;
26. import gov.nasa.worldwindx.examples.analytics.AnalyticSurfaceLegend;
27. import gov.nasa.worldwindx.examples.util.ExampleUtil;
28.
29. import java.awt.Point;
30. import java.io.File;
31. import java.text.DecimalFormat;
32. import java.text.FieldPosition;
33. import java.text.Format;
34.
35. import javax.swing.SwingUtilities;
36.
37. /**
38.  * @项目名称：SmartScope
39.  * @类名称：AnalyticSurfaceUtil
40.  * @类描述：
41.  * @创建人：刘硕
42.  * @创建时间：2015-1-21 下午3:40:54
43.  * @修改备注：
44.  * @版本：
45.  */
46.
47. public class AnalyticSurfaceUtil
48. {
49.
50.     /**
51.      * 创建一个新的实例 AnalyticSurfaceUtil.
52.      *
53.      */
54.     public AnalyticSurfaceUtil()
55.     {
56.         // TODO Auto-generated constructor stub
57.     }
58.
59.     public static void createPrecipitationSurface(double minHue, double maxHue,
60.             final RenderableLayer outLayer)
61.     {
62.         String DATA_PATH = "J:/data/wwj/FloodDepth.tif";
63.         BufferWrapperRaster raster = loadRasterElevations(DATA_PATH);
64.         if (raster == null)
65.             return;
66.
67.         // 获取像元最大值与最小值
68.         double[] extremes = WWBufferUtil.computeExtremeValues(
69.                 raster.getBuffer(), raster.getTransparentValue());
70.         if (extremes == null)
71.             return;
72.
73.         // 创建AnalyticSurface并设置其属性
74.         final AnalyticSurface surface = new AnalyticSurface();
75.         surface.setSector(raster.getSector());
76.         surface.setDimensions(raster.getWidth(), raster.getHeight());
77.         surface.setValues(AnalyticSurface.createColorGradientValues(
78.                 raster.getBuffer(), raster.getTransparentValue(), extremes[0],
79.                 extremes[1], minHue, maxHue));
80.         // surface.setVerticalScale(5e3);
81.         // 设置表面渲染方式为 CLAMP_TO_GROUND
82.         surface.setAltitudeMode(WorldWind.CLAMP_TO_GROUND);
83.         AnalyticSurfaceAttributes attr = new AnalyticSurfaceAttributes();
84.         attr.setDrawOutline(false);
85.         attr.setDrawShadow(false);
86.         attr.setInteriorOpacity(0.6);
87.         surface.setSurfaceAttributes(attr);
88.
89.         // 设置图例样式
90.         Format legendLabelFormat = new DecimalFormat("# m")
91.         {
92.             public StringBuffer format(double number, StringBuffer result,
93.                     FieldPosition fieldPosition)
94.             {
95.                 double valueInFeet = number;
96.                 return super.format(valueInFeet, result, fieldPosition);
97.             }
98.         };
99.
100.         // 创建图例
101.         final AnalyticSurfaceLegend legend = AnalyticSurfaceLegend.fromColorGradient(
102.                 extremes[0], extremes[1], minHue, maxHue,
103.                 AnalyticSurfaceLegend.createDefaultColorGradientLabels(
104.                         extremes[0], extremes[1], legendLabelFormat),
105.                 AnalyticSurfaceLegend.createDefaultTitle("Legend"));
106.         legend.setOpacity(0.8);
107.         legend.setScreenLocation(new Point(100, 300));
108.
109.         SwingUtilities.invokeLater(new Runnable()
110.         {
111.             public void run()
112.             {
113.                 surface.setClientLayer(outLayer);
114.                 outLayer.addRenderable(surface);
115.                 outLayer.addRenderable(createLegendRenderable(surface, 600,
116.                         legend));
117.             }
118.         });
119.     }
120.
121.     /**
122.      *
123.      * @方法名称: loadRasterElevations ；
124.      * @方法描述: 读取数据（单波段） ；
125.      * @参数 ：@param path
126.      * @参数 ：@return
127.      * @返回类型: BufferWrapperRaster ；
128.      * @创建人：刘硕;
129.      * @创建时间：2015-1-22 上午11:25:40；
130.      * @throws
131.      */
132.     public static BufferWrapperRaster loadRasterElevations(String path)
133.     {
134.         // Download the data and save it in a temp file.
135.         File file = ExampleUtil.saveResourceToTempFile(path,
136.                 "." + WWIO.getSuffix(path));
137.
138.         // Create a raster reader for the file type.
139.         DataRasterReaderFactory readerFactory = (DataRasterReaderFactory) WorldWind.createConfigurationComponent(AVKey.DATA_RASTER_READER_FACTORY_CLASS_NAME);
140.         DataRasterReader reader = readerFactory.findReaderFor(file, null);
141.
142.         try
143.         {
144.             // Before reading the raster, verify that the file contains
145.             // elevations.
146.             AVList metadata = reader.readMetadata(file, null);
147.             if (metadata == null
148.                     || !AVKey.ELEVATION.equals(metadata.getStringValue(AVKey.PIXEL_FORMAT)))
149.             {
150.                 String msg = Logging.getMessage(
151.                         "ElevationModel.SourceNotElevations",
152.                         file.getAbsolutePath());
153.                 Logging.logger().severe(msg);
154.                 throw new IllegalArgumentException(msg);
155.             }
156.
157.             // Read the file into the raster.
158.             DataRaster[] rasters = reader.read(file, null);
159.             if (rasters == null || rasters.length == 0)
160.             {
161.                 String msg = Logging.getMessage(
162.                         "ElevationModel.CannotReadElevations",
163.                         file.getAbsolutePath());
164.                 Logging.logger().severe(msg);
165.                 throw new WWRuntimeException(msg);
166.             }
167.
168.             // Determine the sector covered by the elevations. This
169.             // information
170.             // is in the GeoTIFF file or auxiliary
171.             // files associated with the elevations file.
172.             Sector sector = (Sector) rasters[0].getValue(AVKey.SECTOR);
173.             if (sector == null)
174.             {
175.                 String msg = Logging.getMessage("DataRaster.MissingMetadata",
176.                         AVKey.SECTOR);
177.                 Logging.logger().severe(msg);
178.                 throw new IllegalArgumentException(msg);
179.             }
180.
181.             // Request a sub-raster that contains the whole file. This step
182.             // is
183.             // necessary because only sub-rasters
184.             // are reprojected (if necessary); primary rasters are not.
185.             int width = rasters[0].getWidth();
186.             int height = rasters[0].getHeight();
187.
188.             DataRaster subRaster = rasters[0].getSubRaster(width, height,
189.                     sector, rasters[0]);
190.
191.             // Verify that the sub-raster can create a ByteBuffer, then
192.             // create
193.             // one.
194.             if (!(subRaster instanceof BufferWrapperRaster))
195.             {
196.                 String msg = Logging.getMessage(
197.                         "ElevationModel.CannotCreateElevationBuffer", path);
198.                 Logging.logger().severe(msg);
199.                 throw new WWRuntimeException(msg);
200.             }
201.
202.             return (BufferWrapperRaster) subRaster;
203.         }
204.         catch (Exception e)
205.         {
206.             e.printStackTrace();
207.             return null;
208.         }
209.     }
210.
211.     /**
212.      *
213.      * @方法名称: createLegendRenderable ；
214.      * @方法描述: 创建图例 ；
215.      * @参数 ：@param surface
216.      * @参数 ：@param surfaceMinScreenSize
217.      * @参数 ：@param legend
218.      * @参数 ：@return
