课题：能源管理收费系统
系统功能的基本要求：
（1）用户基本信息的录入：包括用户的单位、部门、姓名、联系电话、住址 ；
（2）用户水、电、气数据的录入（每个月的数据的录入）；
（3）水、电、气价格的管理
（4）工号的管理
（5）查询、统计的结果输出。
数据库要求：在数据库中至少应该包含下列数据表：
（1）用户基本信息表；
（2）水、电、气单价表及历史记录表等
（3）工号及权限表
1.根据题目要求创建的表格信息如下：
用户信息表：users(uno,unitdepa,name,tel,ad,passwd)

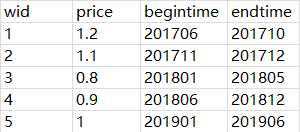

水价标准表：water(wid,price,begintime,endtime)
电价标准表：elec(eid,price,begintime,endtime)
燃气标准表：gas(gid,price,begintime,endtime)

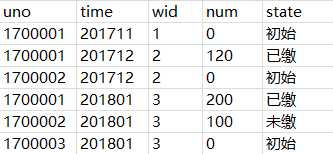

用户用水消费表：water_consume(uno,time,wid,num,state)
用电和燃气消费表类似
用户用电消费表：elec_consume(uno,time,eid,num,state)
用户燃气消费表：gas_consume(uno,time,gid,num,state)
员工信息表：employee(wno,passwd)
权限表：rights(rightid,comment,function)
员工权限表：staffrignt(wno,rightid)
分析：
用户注册时，能源消费记录中可自动生成初始状态信息
权限表设计包含：权限号，描述以及功能，当增加权限时，只需要添加一行，员工增加权限也只需要添加一行
当水费更改了标准，如果在水费标准表中不存在要修改的价格时，添加一个元组，并附上开始执行时间和终止时间，如果存在，则只需要修改开始和终止时间即可
2.E-R图绘制
E-R图也称为实例-联系图，包含实例，属性和之间的联系
流程图是一种过程图，用于表现系统的整个流程，逻辑处理过程
E-R图
流程图
