基于6U VPX 的mSATA高性能数据存储板

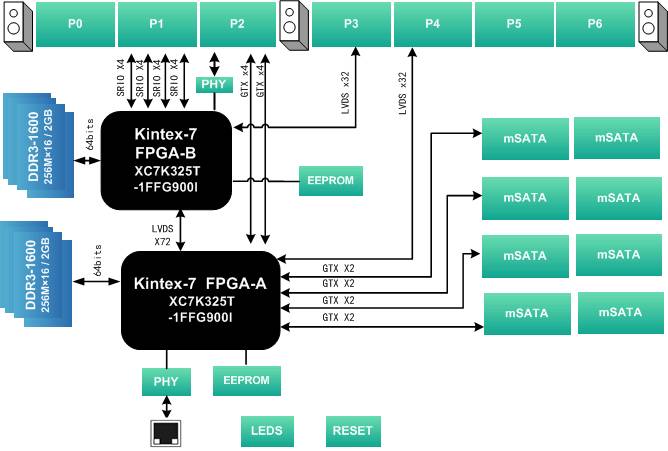

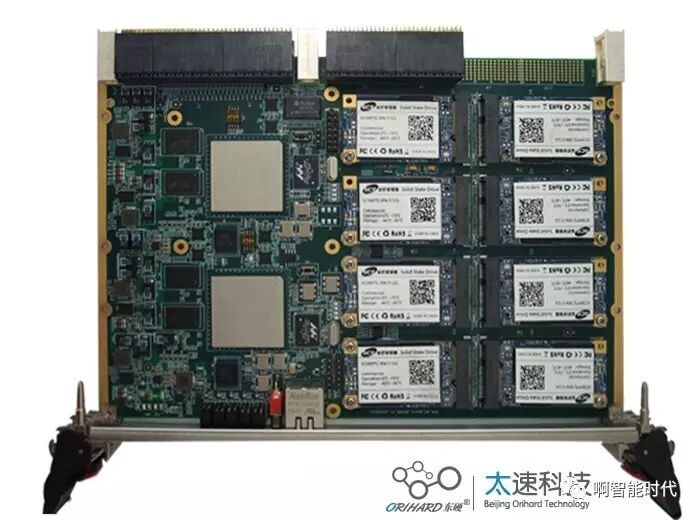

技术分享



一、板卡概述

       该产品系我司自主研发。基于标准6U VPX架构。

二、产品特性

       最大存储容量8TB
       读写方式RAID0 ,读写速率2GB/s
       四路x4 SRIO@5Gbps/Lane
       两路 x4 PCIe@5Gbps/Lane
       板载4GB DDR3 SDRAM
       板载 2颗 128MB NorFlash
       两路1000Base-T接口
       符合VITA46.0 VPX Base Standard



技术分享



四、产品规格





处理能力

两片 Xilinx FPGA XC7K325T-2FFG900I

存储能力

每片FPGA外挂DDR3 SDRAM 256M x 64bit

每片FPGA 外挂BPI Flash 128MB,用于程序加载

外挂8个mSATA盘 @ 6Gbps/lane,总容量 可达8TB

VPX接口

P0:单电源供电,系统复位(低电平有效),SM总线(IIC)

P1:四组x4 SRIO @ 5Gbps/Lane

P2:两组x4 PCIe @ 5Gbps/Lane,一个千兆以太网 10/100/1000 Base-T

P3:32对LVDS

P4:32对LVDS

前面板

一个千兆以太网

两个电源指示灯

一个系统复位按键

两个FPGA分别引出4个LEDs至前面板,用于状态指示及调试

片间互联

两个FPGA 实现72对LVDS互联

工作温度

-40℃~ 70°C

供电要求

单电源DC12V~5A

散热方式

风冷散热















OpenVPX标准设计的高性能固态存储卡

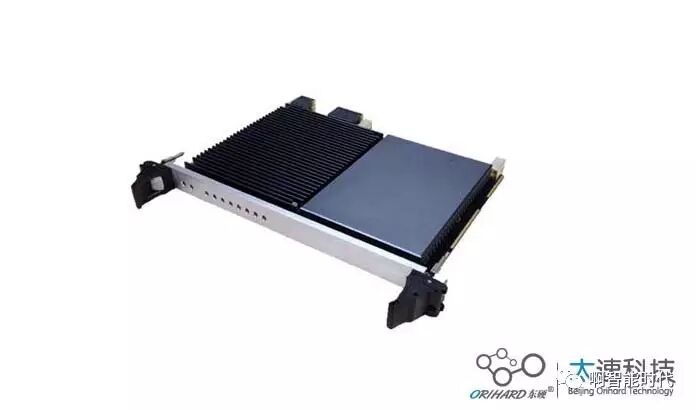

技术分享

技术分享



一、描述

      VPX-ST6U系列是按照VITA46和OpenVPX标准设计的高性能固态存储卡,主控是LSI2308, 支持8个SSD模块,适用于高性能和高容量存储 。

二、特点

      ※ 6U 固态存储卡
      ※ 支持VITA65 OpenVPX
      ※ PCIE3.0接口,兼容PCIE2.0
      ※ 支持 RAID 0 1 10
      ※ 最大读写4GB/S
      ※ 支持512G, 1 2 4 8T容量
      ※ 高可靠性

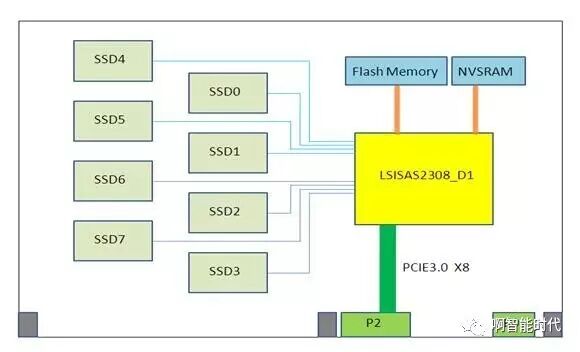

三、内部结构图



技术分享



四、规格

存储口

8口 6GB/S mSATA SSD

处理器

LSISAS2308

模块速率

6Gb/s

接口

X8 PCIe3.0 向下兼容

接口物理速率

8Gb/s

最大容量

8TB

最大读速率

4GB/S

最大写速率

4GMB/S

最大 IOPS (读/写)

350K/300K

系统Raid

0 1 10



驱动支持

Windows
Linux
Solaris
VMware
FreeBSD

运行电压

+12V

最大功耗

36 W

无故障工作时间

>200,0000小时

工作环境

温度-20°C to 75°C;湿度5 to 90% 不凝结

存储环境

温度-45°C to 105°; 湿度5 to 90% 不凝结

五、 性能

容量

VPX-ST6U-1T

VPX-ST6U-2T

VPX-ST6U-4T

顺序读 (1MB)

3.5GB/s

3.8GB/s

3.8GB/s

顺序写(1MB)

2.4GB/s

3.0GB/s

3.2GB/s

随机读(512B)

345300

355300

358300

随机写 (512B)

240200

248200

254200

随机读(4K)

341900

350900

355700

随机写 (4K)

294800

325300

328300

读访问时间

57μs

57μs

53μs

写访问时间

20μs

20μs

18μs

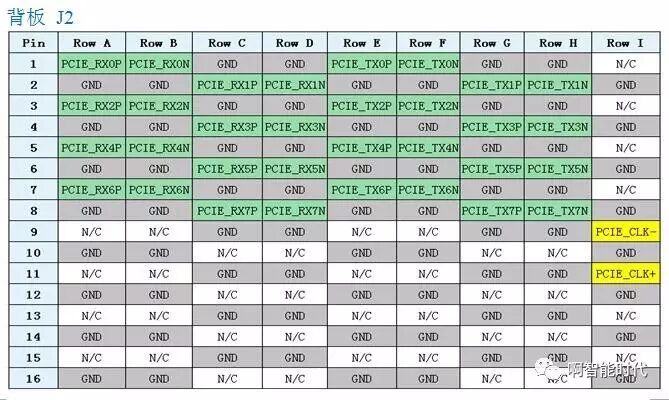

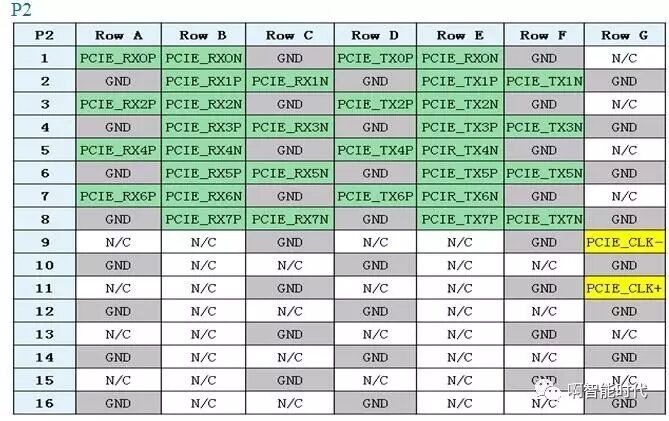

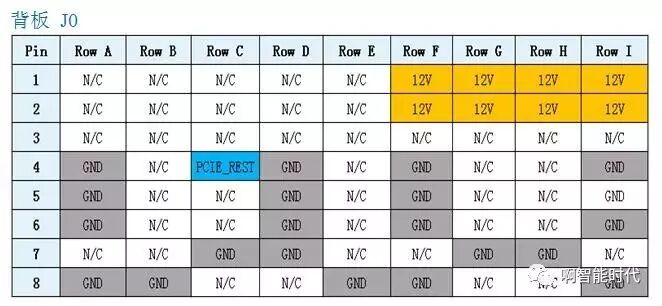

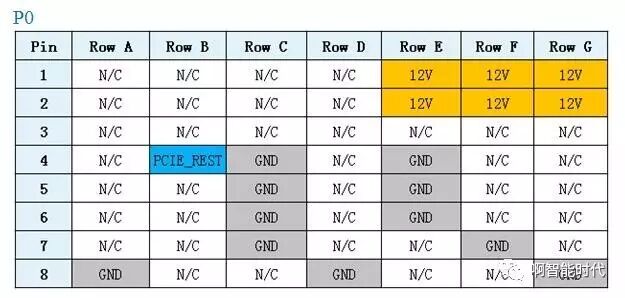

六、 接口定义

技术分享

技术分享

技术分享

技术分享

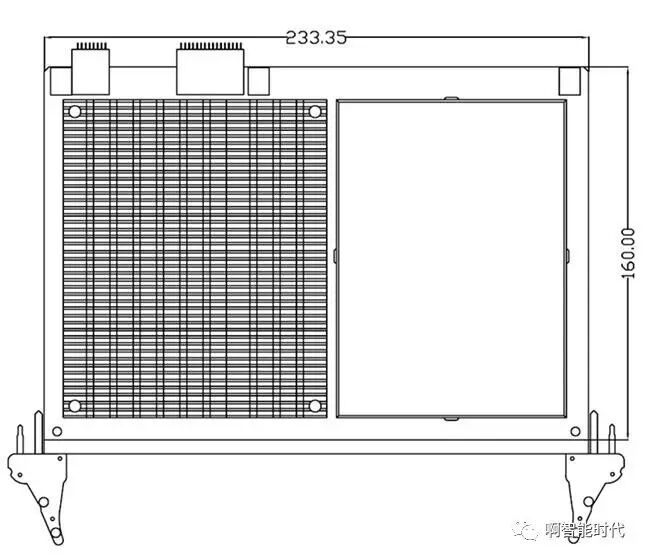

七、物理尺寸

技术分享



北京太速科技有限公司
在线客服:QQ:448468544
公司网站:www.orihard.com
联系电话:15084122580
