SDI视频采集过程
GTP收发模块为视频采集系统的核心部分，包含发送和接收，完成对信号的解串和串码。并且HD-SDI信号中并非所有的信号都是有效视频信号，这部分功能由数据分析模块实现，并将提取出来的有效视频信号存于RAM中，数据变换模块完成对信号模式的转换。

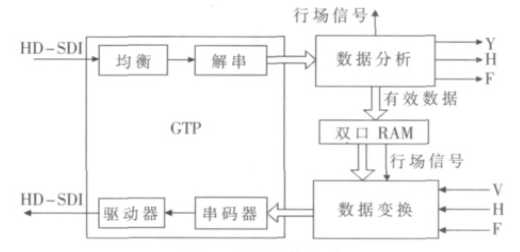

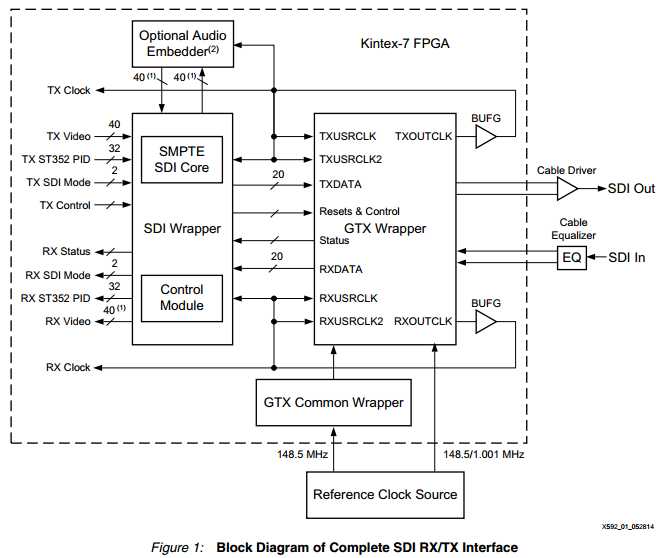

SDI信号经过GTP的接收，然后传给SDI IP核在FPGA内部进行处理。整个过程的框图如下：

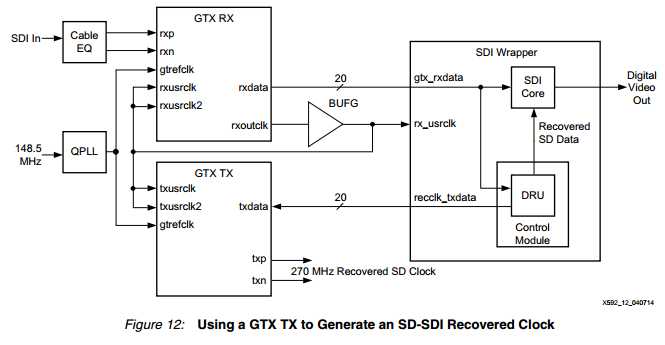

其中SDI核与GTP核的连接需要添加外部逻辑，图中的SDI Wrapper模块代表的是SDI IP核与控制逻辑封装好后形成的模块。GTX Wrapper模块代表的是GTX IP核生成的模块（不包括自己的外部逻辑）。GTX common Wrapper模块包含了供GTX使用的QPLL，此模块也是在GTX IP核生成时，自动产生的一个模块。

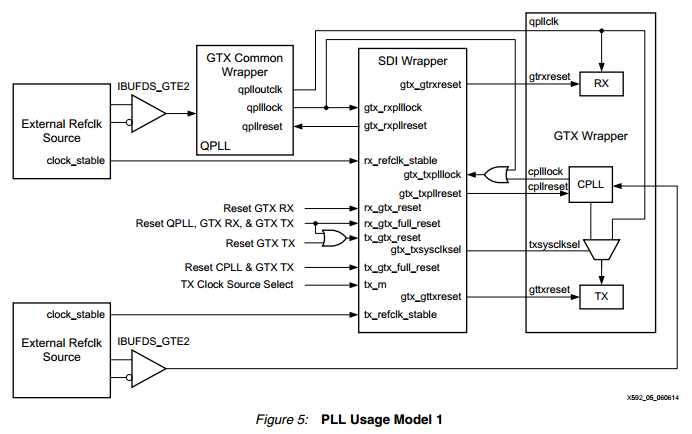

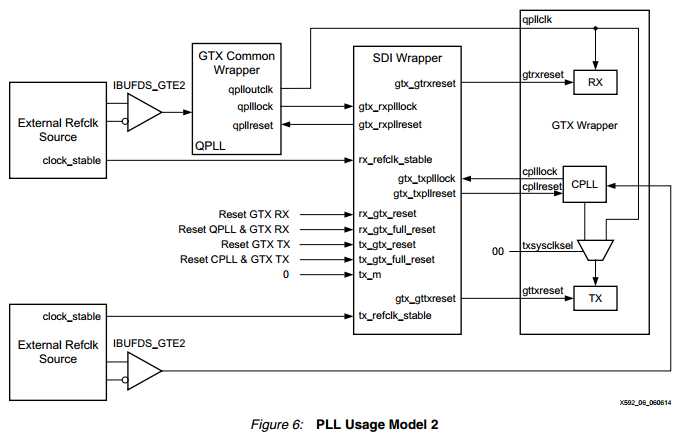

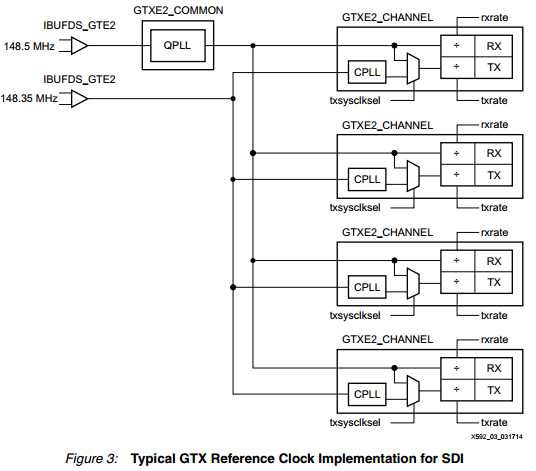

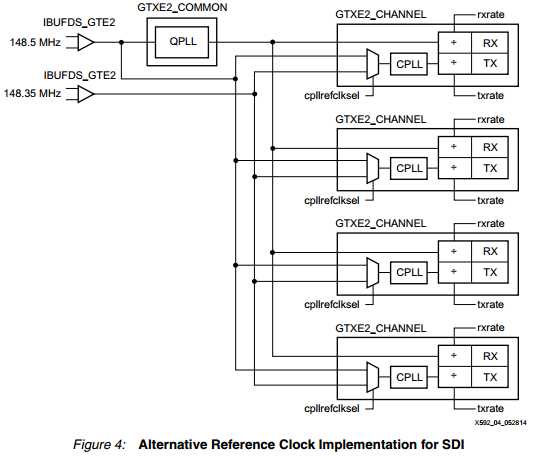

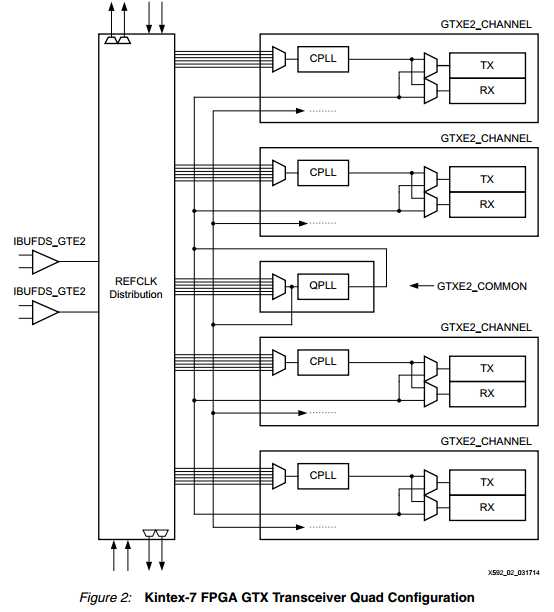

关于SDI接收与发送时钟的配置（QPLL与CPLL）
