工控安全入门之 Ethernet/IP

Ethernet/IP

与 Modbus 相比，EtherNet/IP 是一个更现代化的标准协议。由工作组 ControlNet International 与 ODVA 在 20 世纪 90 年代合作设计。EtherNet/IP 是基于通用工业协议（Common Industrial Protocol，CIP）的。CIP 是一种由 ODVA 支持的开放工业协议，它被使用在诸如 DeviceNet 和 ControlNet 以及 EtherNet/IP 等串行通信协议中。美国的工控设备制造商 Rockwell/Allen-Bradley 已经围绕 EtherNet/IP 进行了标准化，其他厂商如 Omron 也在其设备上支持了 EtherNet/IP。EtherNet/IP 已经变得越来越受欢迎，特别是在美国。尽管 EtherNet/IP 比 Modbus 更现代化，但仍然存在协议层面的安全问题。EtherNet/IP 通常通过 TCP/UDP 端口 44818 运行。此外，EtherNet/IP 还有另一个端口 TCP/UDP 端口 2222。使用这个端口的原因是 EtherNet/IP 实现了隐式和显示两种消息传递方式。显式消息被称为客户端/服务器消息，而隐式消息通常被称为 I/O 消息。

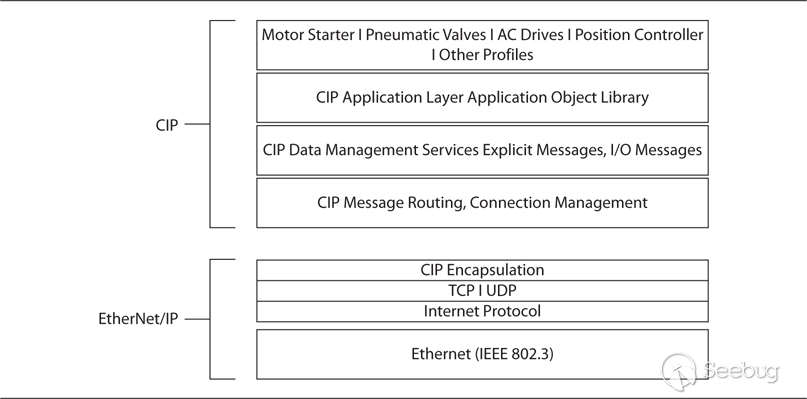

EtherNet/IP 是为了在以太网中使用 CIP 协议而进行的封装。EtherNet/IP 的 CIP 帧封装了命令、数据点和消息等信息。CIP 帧包括 CIP 设备配置文件层、应用层、表示层和会话层四层。数据包的其余部分是 EtherNet/IP 帧，CIP 帧通过它们在以太网上传输。EtherNet/IP 分组结构如图 5-12 所示。

CIP 规范对数据包结构有很多的规定，这意味着每个使用 EtherNet/IP 的设备必须实现符合规范的命令。下面是 EtherNet/IP 首部中封装的 CIP 帧字段：

• Command
  两字节整数，对应一个 CIP 命令。CPI 标准要求，设备必须能接收无法识别的命令字段，并处理这种异常。

• Length
  两字节整数，代表数据包中数据部分的长度。对于没有数据部分的请求报文，该字段为0。

• Session Handle
  会话句柄（session handle）由目标设备生成，并返回给会话的发起者。该句柄将用于后续与目标设备的通信。

• Status
  Status 字段存储了目标设备执行命令返回的状态码。状态码 “0” 代表命令执行成功。所有的请求报文中，状态码被置为 “0”。其它的状态码还包括：

0x0001 无效或不受支持的命令
0x0002 目标设备资源不足，无法处理命令
0x0003 数据格式不正确或数据不正确
0x0065 接收到无效的数据长度

• Sender Context
  命令的发送者生成这六字节值，接收方将原封不动的返回该值。

• Options
  该值必须始终为 0，如果不为零，数据包将被丢弃。

• Command-specific data 该字段根据接收/发送的命令进行修改。

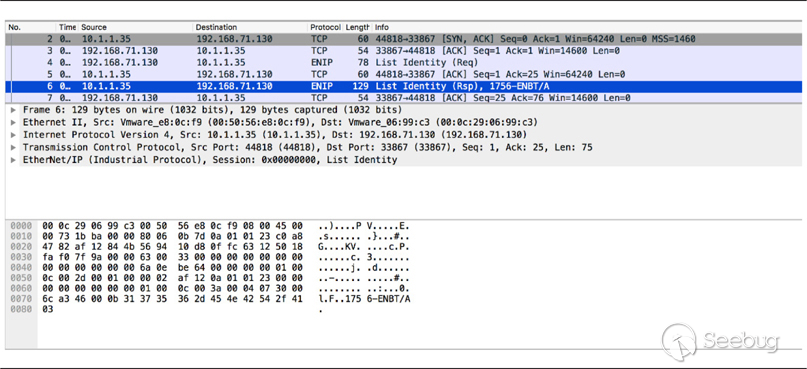

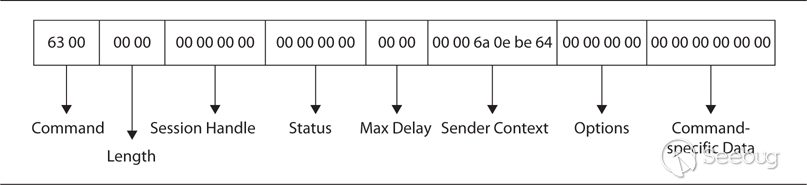

如果请求发送方是工程师站，大多数会话中执行的第一条命令是 “List Identity” 命令。如下所示的数据包，命令字段是 0x63，代表 “List Identity” 命令，上下文是 “0x00006a0ebe64”。这个命令与 Modbus 功能码 43 非常相似，可以查询设备信息，如供应商、产品、序列号、产品代码、设备类型和版本号等。使用在 Github 项目 pyenip 中找到的 Python 脚本 ethernetip.py，你可以查询 Ethernrt/IP 设备的信息。默认情况下，这个脚本不会解析一些响应，你需要取消脚本底部的 testENIP() 函数的注释后，它才会发送和接收 “List Identity” 命令。在执行脚本的同时，你可以使用 Wireshark 查看请求和响应的数据包。

我们在这个例子中没有提供脚本代码，因为它大约有 1000 行代码。你可以通过访问这里来获取脚本。

设备信息泄露

• 流行程度：10
• 利用难度：8
• 影响面：3
• 威胁评分：7

Digital Bond 在项目 Redpoint 中实现了一个和 pyenip 很像的脚本，可以用来从远程设备中获取信息。Redpoint 脚本使用了上一节提到的 “List Identity” 命令字，并使用 NES 脚本来解析请求。这个脚本有一个有意思的地方，它的 “Conmmand Specific Data” 部分包含了一个套接字地址（ip 地址和端口号）。这是暴露的远程设备的真实 ip 地址和端口号，即使它位于 NAT 设备之后。

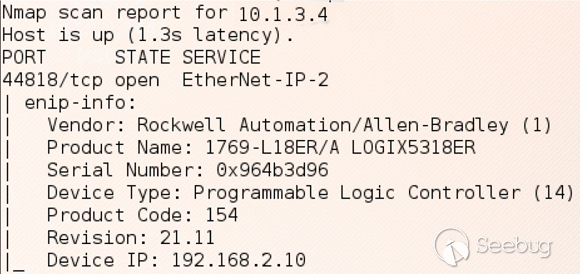

通过 Shodan 搜索（ https://www.shodan.io/search?query=port%3A44818 ），我们发现大量的设备暴露的 IP 字段和实际扫描的 IP 地址不同。所以我们得出结论，大多数的 Ethernet/IP 设备部署在内部网络中，而不是直接暴露在互联网上。如下图 5-15所示的是使用 nmap 扫描 CompactLogix 控制系统的扫描结果，可以看到暴露的设备 ip 和扫描 ip 不匹配，说明目标系统位于路由器或防火墙之后。

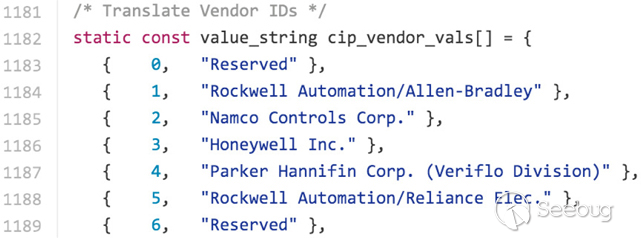

上图显示了一些信息，包括设备的制造商 “Rockwell”。设备的制造商在响应中是一个两字节的制造商 ID，它映射了一组支持 Ethernet/IP 的厂商名单。但是，这个厂商名单不是公开的。我们在深入研究 Wireshark 捕获的数据包后，发现数据包被 Wireshark 解析后，制造商 ID 被替换成了制造商名称。这说明 Wireshark 拥有如何映射制造商ID和名称的信息。通过对 Github 上 Wireshark 源代码的一些搜索，我们发现了如下代码片段，它告诉我们该如何解析制造商 ID。在解析工控协议的时候，Wireshark 常常是一个强大而好用的资源。

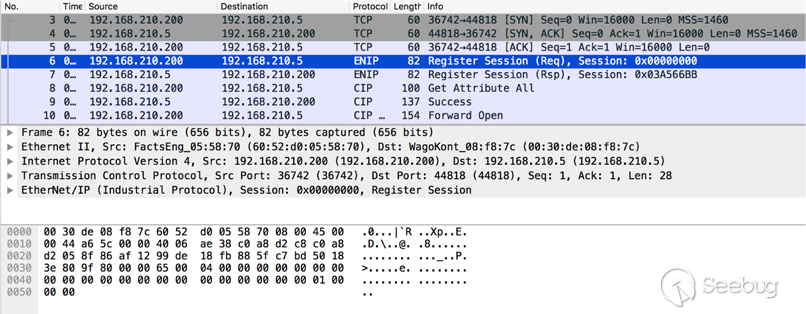

使用像 “List Identity” 这样的命令，你可以简单的重放数据包，几乎不用修改数据包。会话句柄将被设置为 0，意味着没有会话生成，因为该命令只是简单的发送命令和接收系统响应。为了进一步与设备进行通信，需要发送注册会话命令（0x65）。这个命令会设置会话句柄 ID，这个 ID 将用于后续会话的通信。如下图 516所示，注册会话的请求使用标准ID “0x00000000”，目标设备返回了它生成的会话句柄 “0x03A566BB”。

Ethernet/IP 中间人攻击

• 流行程度：5
• 利用难度：8
• 影响面：8
• 威胁评分：7

Ethernet/IP 具有和大多数工控协议相似的问题。资讯和培训公司 Kenexis 发布了针对 Ethernet/IP 的中间人攻击示例演示。这些示例可以在它们的 Github 项目主页上找到（ https://github.com/kenexis/PortableICS-MITM ）。与 Modbus 不同，简单的数据包重放对 Ethernet/IP 的某些指令无效。这使得攻击变得稍微复杂了一些。然而，对于大多数攻击者而言，只要对 Ethernet/IP 的协议稍有了解，这点困难将是微不足道的。一旦会话句柄通过协商被确定，只要通过手动改变序列号，就可以实现像之前 Modbus-vcr 工具那样的中间人攻击。

Ethernet/IP 高危命令字

• 流行程度：5
• 利用难度：8
• 影响面：8
• 威胁评分：7

就像 Modicon 利用功能码 90 来终止 CPU，一些 Ethernet/IP 设备也支持类似的命令字。Digital Bind 的 Basecamp 项目中，发布了一个 Metasploit模块，可以被用来终止一个 Allen-Bradley ControlLogix 控制系统中的大量 PLC，以及其它的一些坏坏的事情，比如使以太网卡崩溃。

Digital Bond 的 Ruben Santamarta 在撰写 Basecamp 项目的 Writeup“Attacking ControlLogix”时写道“我们发送的每个数据包必须包含会话句柄。这就是全部，然后我们 Hack 了控制器。在协议层面没有更多的安全机制了。” [译者注：reversemode.com 上的文档我下载不下来，有能够下载的朋友求分享]。Ruben 指出，只要了解 Session Handle 即可轻松攻击 Ethernet/IP。是这个攻击奏效的另一个关键是 Allen-Bradley 实现的一个命令字。Allen-Bradley 在 NOP（0x00）命令中实现了终止 CPU 的功能。

这个命令在 CPI 或 Ethernet/IP 的规范中没有记录，是 Allen-Bradley/Rockwell 控制器的私有实现。通过对大量设备的测试，我们发现，在一些旧的固件中，不仅 ControlLogix CPU 被终止，而且设备崩溃，需要重新启动硬盘。对于当前的型号，PLC 必须拔下并重新插入才能再次运行。极少数情况下，PLC 需要重新编程。

我们还是坚持一贯的建议，如果你想测试你的 Ethernet/ip 设备，请只对非生产设备执行这些测试，并确保你已经被授予对设备执行 exploit 的许可，因为在设备上执行这些测试的后果是不可测的。
