单代号网络图

时间:2014-05-11 23:11:59      阅读:364      评论:0      收藏:0      [点我收藏+]

标签:style   blog   ext   c   http   width

如果你对项目管理、系统架构有兴趣,请加微信订阅号“softjg”,加入这个PM、架构师的大家庭

bubuko.com,布布扣

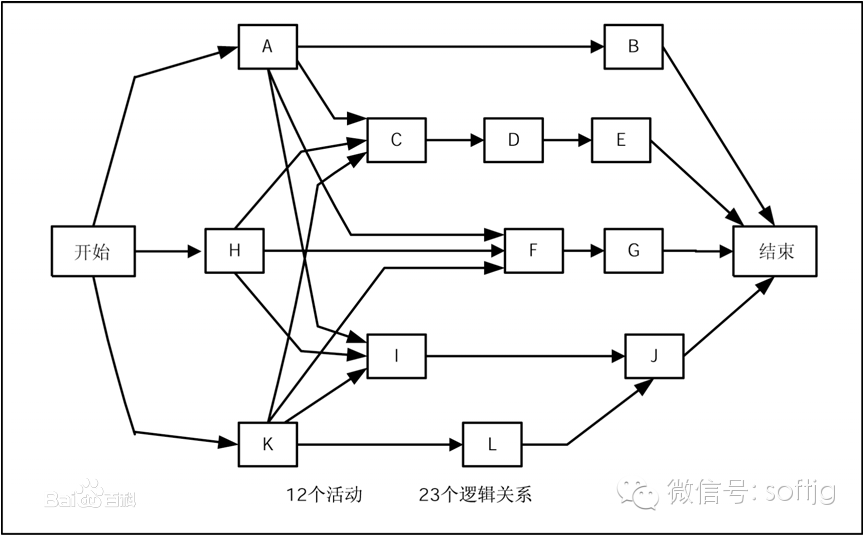

单代号网络图 是以节点及其编号表示工作,以箭线表示工作之间逻辑关系的网络图,并在节点中加注工作代号,名称和持续时间。

用一个圆圈代表一项活动,并将活动名称写在圆圈中。箭线符号仅用来表示相关活动之间的顺序,不具有其他意义,因其活动只用一个符号就可代表,故称为单代号网络图。

bubuko.com,布布扣

特点

1.单代号网络图用节点及其编号表示工作,而箭线仅表示工作间的逻辑关系。

2.单代号网络图作图简便,图面简洁,由于没有虚箭线,产生逻辑错误的可能较小。

3.单代号网络图用节点表示工作:没有长度概念,不够形象,不便于绘制时标网络图。

4.单代号网络图更适合用计算机进行绘制、计算、优化和调整。最新发展起来的几种网络计划形式,如决策网络(DCPM)、图式评审技术(GERT)、前导网络(PN)等,都是采用单代号表示的。

基本符号

1.节点 单代号网络图中每个节点表示一项工作,节点用圆圈或矩形表示;节点所表示的工作名称,持续时间和工作代号等应标注在节点内.单代号网络图中的节点必须编号.编号标注在节点内,其号码可间断,但是严禁重复.一项工作必须有唯一的一个节点及相应的一个编号.(箭线的箭尾节点编号应小于箭头节点编号)

2,箭线 单代号网络图中的箭线表示紧邻工作之间的逻辑关系,既不占用时间,也不消耗资源.箭线应画成水平的直线 折线 或斜线 .箭线水平投影方向应自左向右,表示工作的进行方向.工作之间的逻辑关系包括工艺关系和组织关系,在网络中均表现为工作之间的先后顺序.

3.线路 单代号网络图[1]中的,各条线路应用线路上的节点编号从小到大依次表述.

依赖关系

完成对开始:后续活动的开始要等到先行活动的完成。

完成对完成:后续活动的完成要等到先行活动的完成。

开始对开始:后续活动的开始要等到先行活动的开始。

开始对完成:后续活动的完成要等到先行活动的开始。
