一、实验目的：掌握基于链路的OSPF简单口令认证

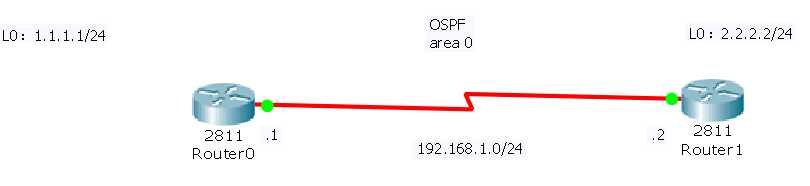

二、拓扑图：
三、具体步骤配置：
（1）R1路由器配置
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R1
R1(config)#interface s0/0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#clock rate 64000
R1(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down
R1(config-if)#exit
R1(config)#interface l0
R1(config-if)#ip address 1.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#router ospf 1
R1(config-router)#router-id 1.1.1.1
R1(config-router)#network 192.168.1.0 0.0.0.255 area 0
R1(config-router)#network 1.1.1.0 0.0.0.255 area 0
R1(config-router)#interface s0/0/0
R1(config-if)#ip ospf authentication
R1(config-if)#ip ospf authentication-key 123
R1(config-if)#end
（2）R2路由器配置
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R2
R2(config)#interface s0/0/0
R2(config-if)#ip address 192.168.1.2 255.255.255.0
R2(config-if)#clock rate 64000
This command applies only to DCE interfaces
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface l0
R2(config-if)#ip address 2.2.2.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#router ospf 1
R2(config-router)#router-id 2.2.2.2
R2(config-router)#network 192.168.1.0 0.0.0.255 area 0
R2(config-router)#network 2.2.2.0 0.0.0.255 area 0
R2(config-router)#interface s0/0/0
R2(config-if)#ip ospf authentication
R2(config-if)#ip ospf authentication-key 123
R2(config-if)#end
四、验证测试：

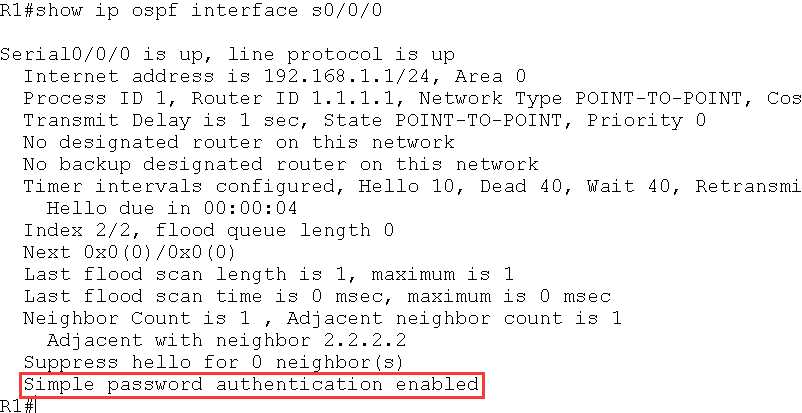

（1）检查端口是否启用了简单口令认证。
红色标记处表明该端口启用了简单口令认证。
（2）如果R1 的s0/0/0 接口启动简单口令认证，R2 的s0/0/0 接口没有启动认证，则
R2 上出现下面的信息：
*Feb 10 11:19:33.074: OSPF: Rcv pkt from 192.168.12.1, Serial0/0/0 : Mismatch
Authentication type. Input packet specified type 1, we use type 0
（3）如果R1 和R2 的s0/0/0 都启动简单口令认证，但是R2 的接口下没有配置认证密
码或密码错误，则R2 上出现下面的信息：
*Feb 10 11:22:33.074: OSPF: Rcv pkt from 192.168.12.1, Serial0/0/0 : Mismatch
Authentication Key - Clear Text
