jchdl - GSL实例 - DFlipFlop（D触发器）

时间：2018-10-27 19:54:41 阅读：237 评论：0 收藏：0 [点我收藏+]

标签：const ons aci rap 模块 chm seq 积分 back

https://mp.weixin.qq.com/s/7N3avTxTd2ZUnAcKg4w3Ig

D触发器对边沿敏感，只有当相应的边沿出现时，才会触发D的值传播到输出Q。

?

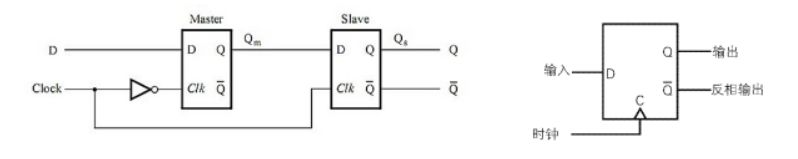

技术分享图片

?

引自：https://www.cnblogs.com/IClearner/p/6443539.html

参考链接

https://github.com/wjcdx/jchdl/blob/master/src/org/jchdl/model/gsl/sequential/ff/DFlipFlop.java

1.创建DFlipFlop.java, 并生成构造方法和logic()方法

略

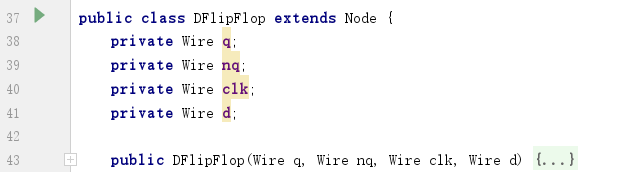

2. 根据逻辑原理图，添加输入输出线

?

技术分享图片

?

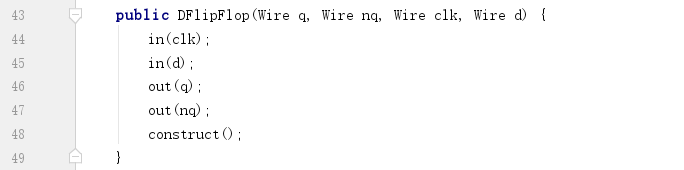

3. 在构造方法中搜集输入输出线并调用construct()方法

?

技术分享图片

?

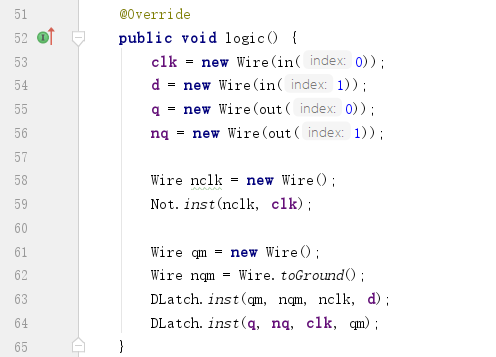

4. 在logic()方法中创建子节点并连线

?

技术分享图片

?

5. 创建inst静态方法方便后续使用

略

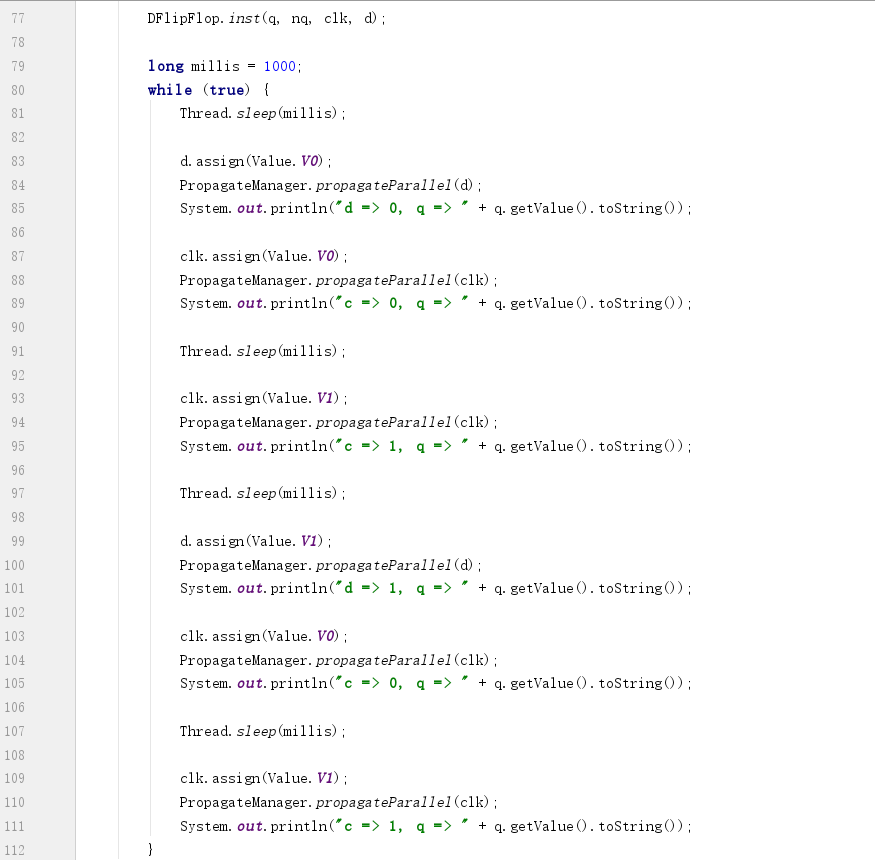

6. 创建main方法执行验证

?

技术分享图片

?

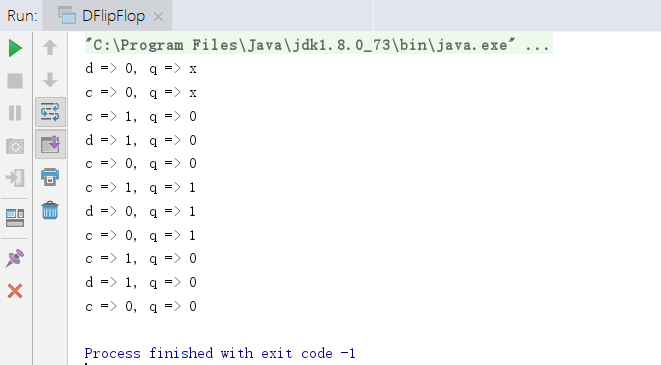

运行结果为：

?

技术分享图片

?

可以看到只有当clk从0变为1即上升沿时，d的值才会传播到q输出。

7. 生成Verilog

生成定制化模块名：

无

调用toVerilog()方法生成Verilog实现。

略

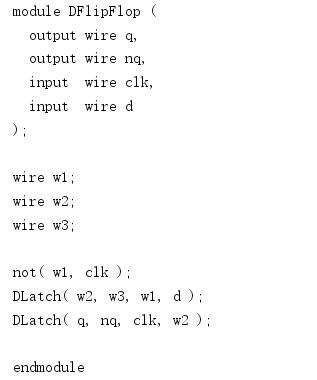

执行结果如下：

?

技术分享图片

?

jchdl - GSL实例 - DFlipFlop（D触发器）

标签：const ons aci rap 模块 chm seq 积分 back

原文地址：https://www.cnblogs.com/wjcdx/p/9862731.html
