使用jchdl RTL实现MOS6502 CPU的ALU。
参考链接
1.创建Alu.java, 并生成构造方法和logic()方法
略

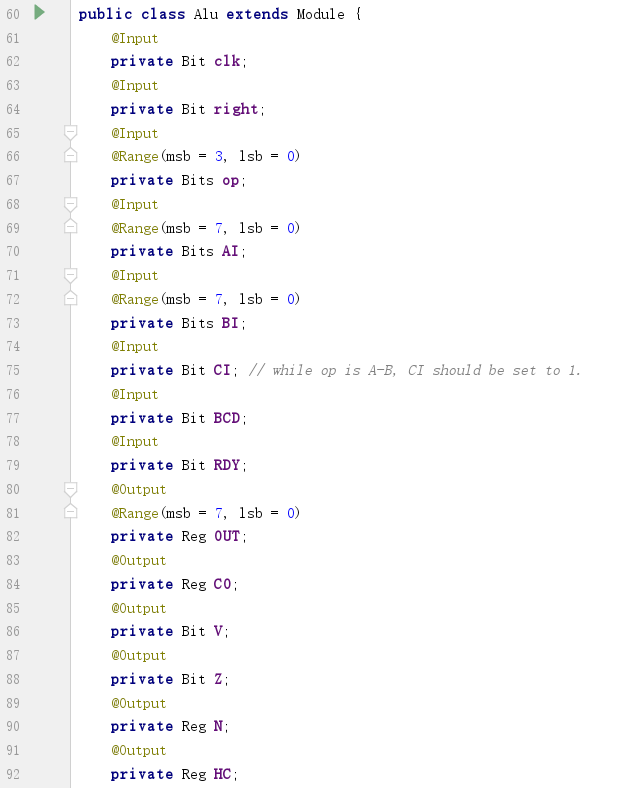

2. 根据逻辑原理，添加输入输出接口
?
?
输入输出线作为类成员存在。使用注解标明是input port还是output port。

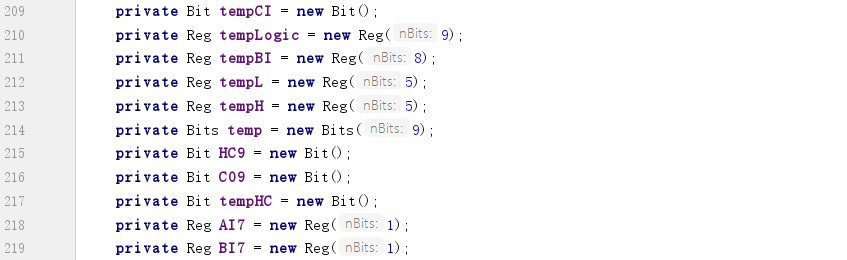

使用的内部变量如下：
?
?

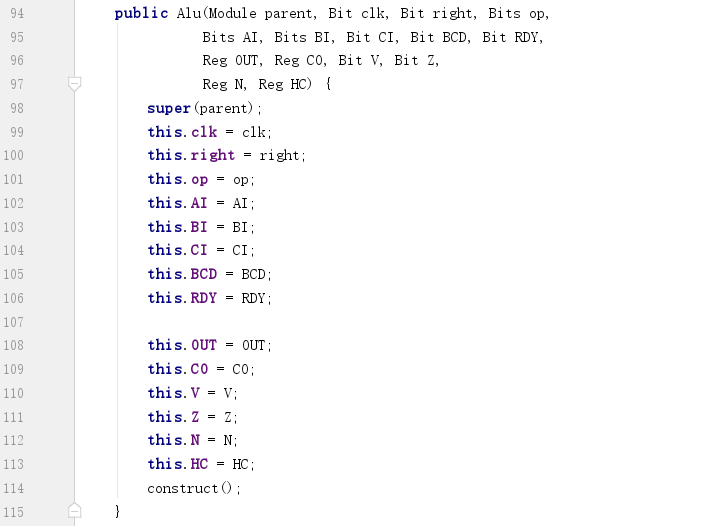

3. 在构造方法中搜集输入输出线并调用construct()方法
?
?
首先调用父类即Module类的构造方法，以构建模块hierarchy。
然后逐个把输入输出参数与input/output port对应上。
然后调用construct()方法构造模块（调用一次logic()方法，搜集模块的assign/always代码块、子模块）。

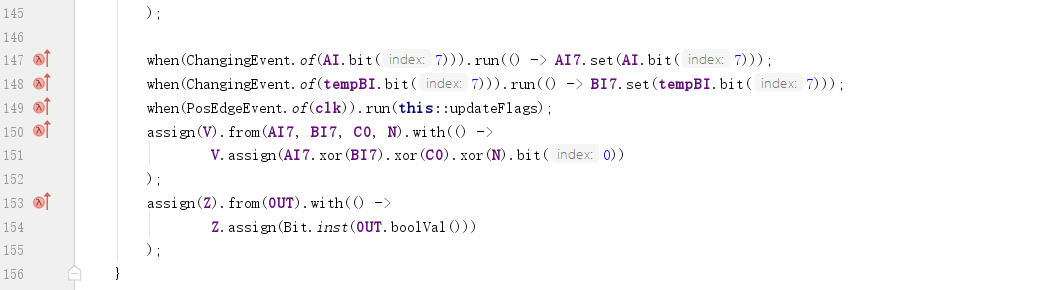

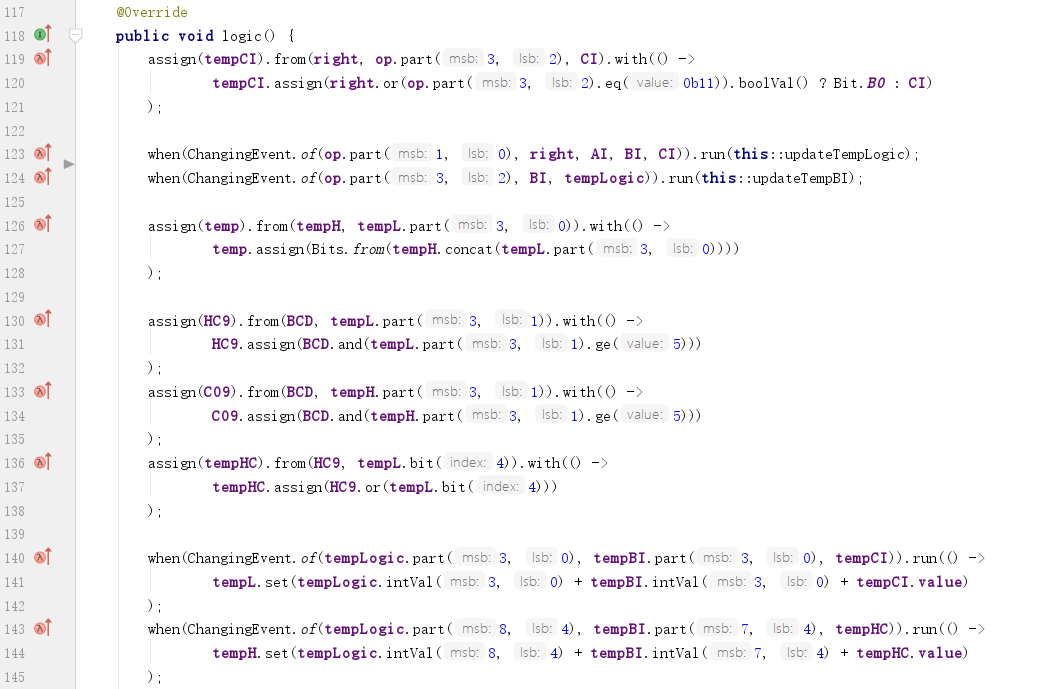

4. 在logic()方法中创建assign/always代码块，以及子模块
?
?
?
?

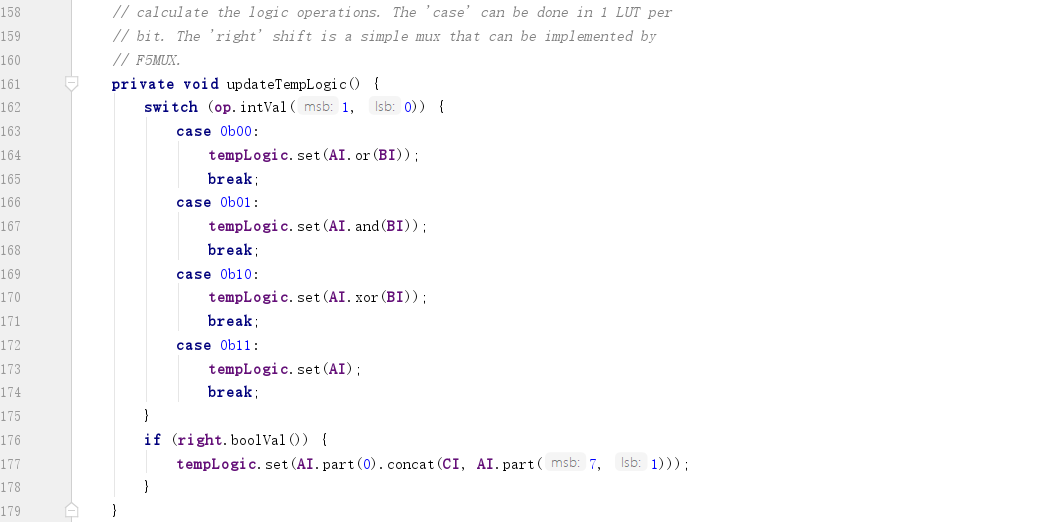

其中，updateTempLogic()实现如下：
?
?

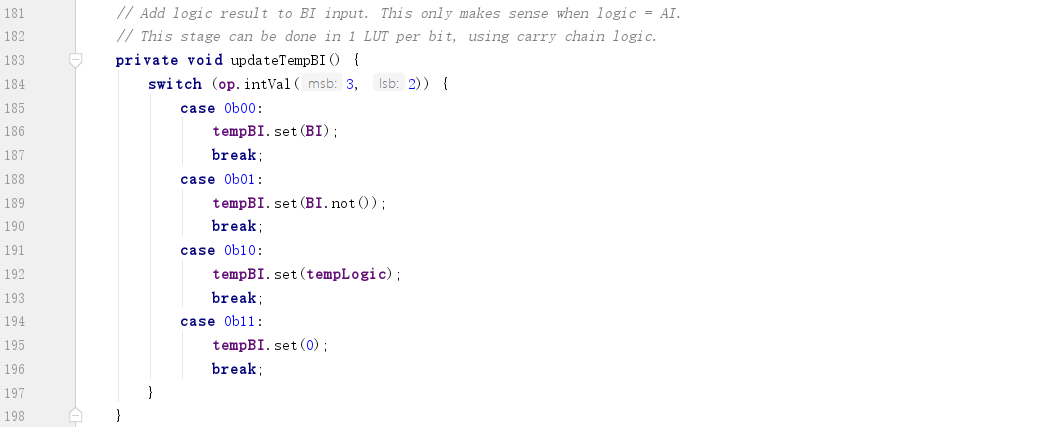

updateTempBI()实现如下：
?
?
5. 创建inst静态方法方便后续使用
略

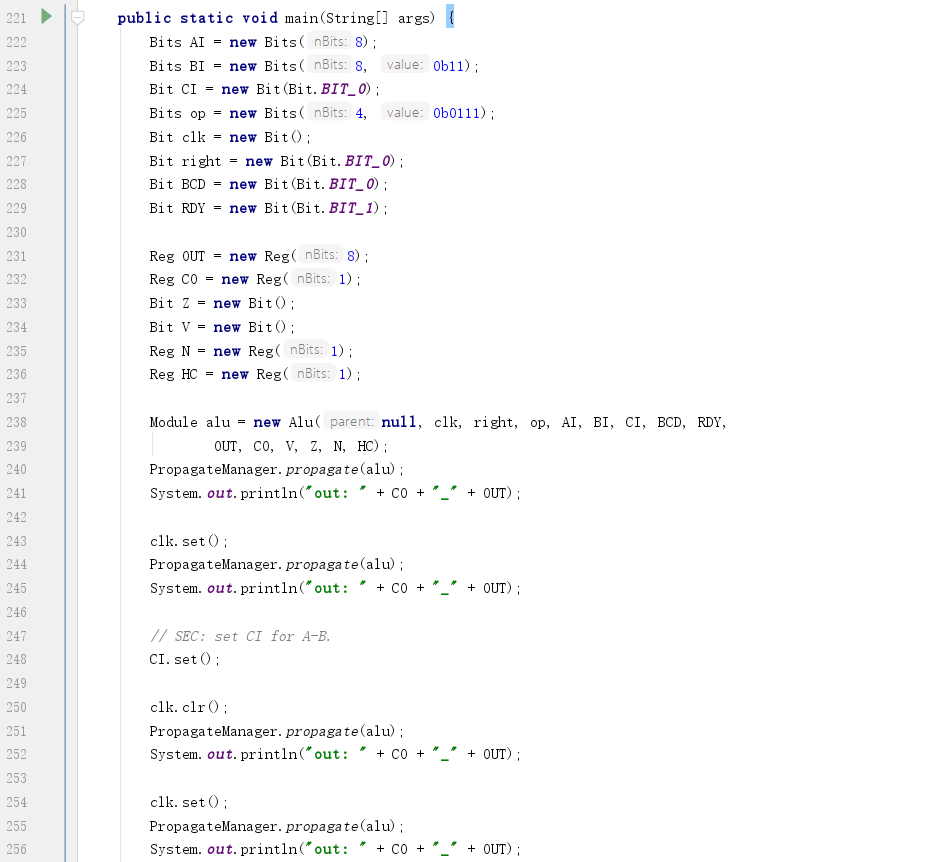

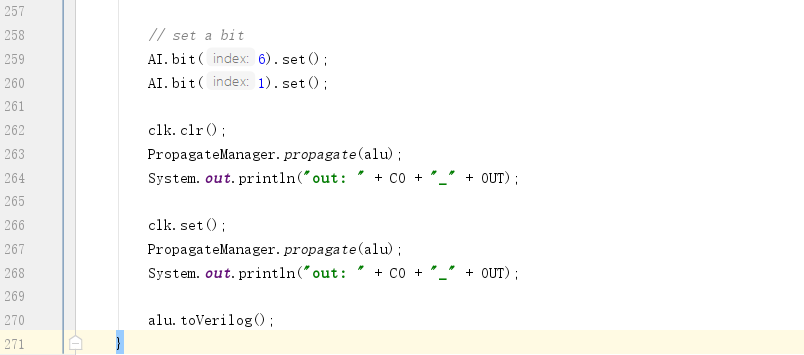

6. 创建main方法执行验证
?
?
?
?

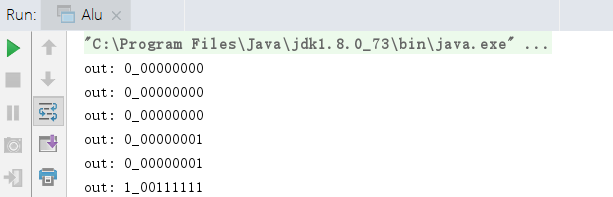

运行结果为：
?
?
7. 生成Verilog
生成定制化模块名：
略

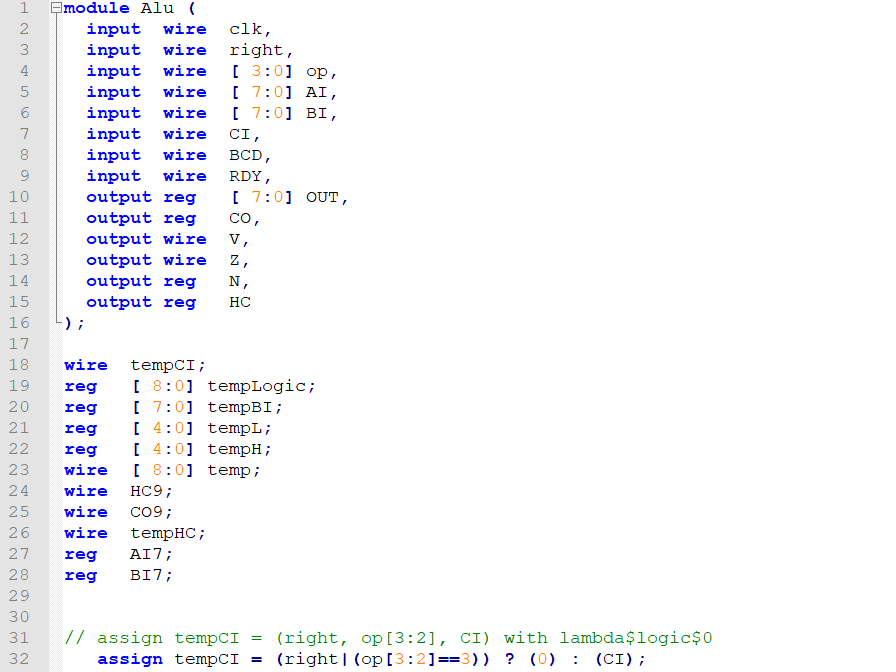

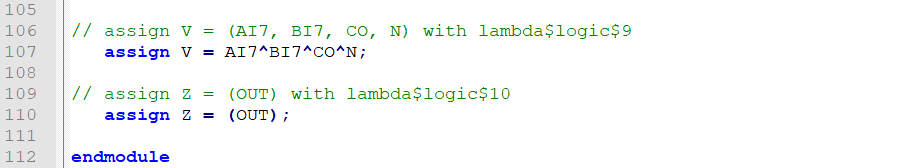

调用toVerilog()方法生成Verilog实现。
略

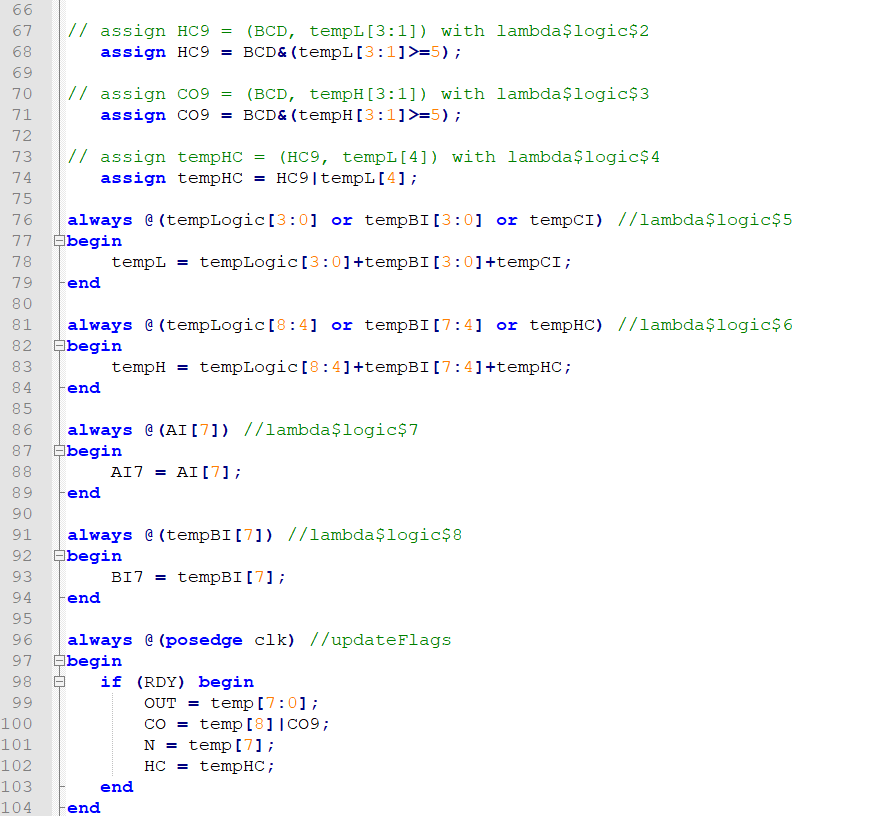

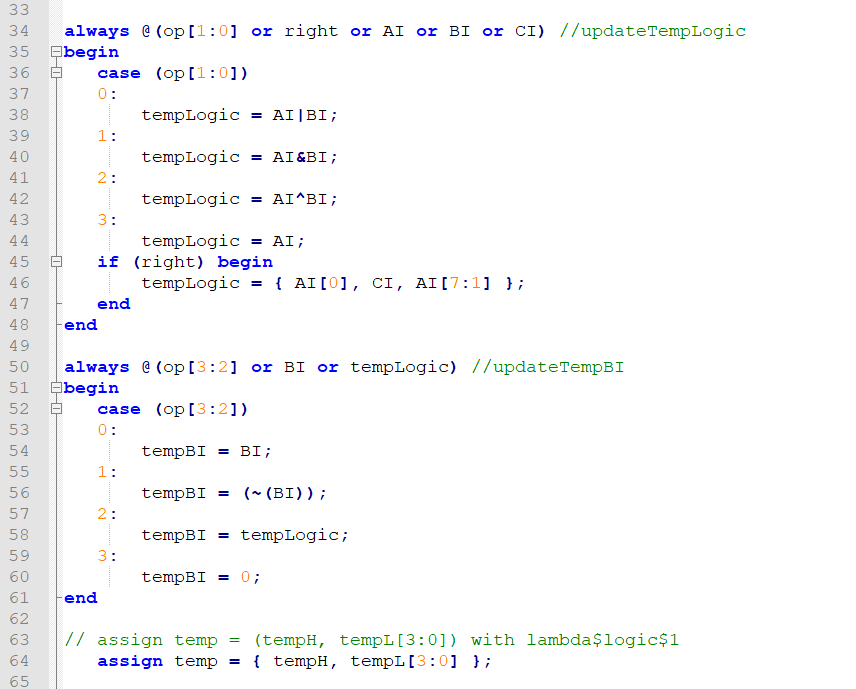

执行结果如下：
?
?
?
?
?
?
?
?
