【说明】：
在Canvas中检测鼠标事件是非常简单的，可以在canvas中添加一个事件监听器，当事件发生时，浏览器就会调用这个监听器。
我们可以使用绑定事件属性：
canvas.onmousedown = function(e)
{
//.....
}
此外，也可以使用更为通用的addEventListener()方法来注册监听器：
canvas.addEventListener(‘mousedown‘,function(e){
//.....
})
注意：使用onmouseXXX更为简单，但是addEventListener()可以向某个事件注册多个监听器。
【说明】

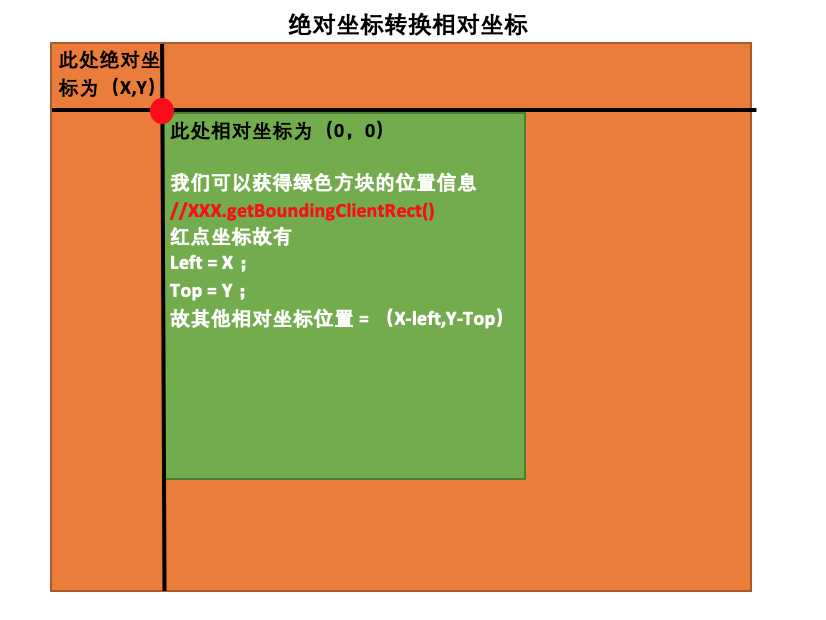

浏览器通过事件对象传递给监听器的鼠标坐标，是窗口坐标，而不是相对于canvas自身的坐标。大部分情况下，我们需要知道的是发生鼠标事件的点相对于canvas的位置，而不是在整个窗口中的坐标，所以必须进行坐标转换。
【实例】：转换代码
function windowToCanvas(x, y) {
var bbox = canvas.getBoundingClientRect();
return {
x: (x - bbox.left)*(canvas.width / bbox.width),
y: (y - bbox.top)*(canvas.height / bbox.height)
};
}
注意：为什么最后要乘(canvas.width / bbox.width)，我们简单说明一下，canvas存在元素大小与绘图表面大小两套尺寸，我们的图像是显示在绘图表面上的，但是如果canvas元素大小较大的话，浏览器就会对绘图表面上的图像进行缩放以适应canvas元素大小，我们要避免这种缩放就要除去缩放比例。
我们用element表示canvas元素，用canvas表示绘图表面，src表示绘制的内容，dest表示展示的内容
缩放规则为：dest.size = src.size * (element.size / canvas.size)
所以，src=dest.size*(canvas.size/element.size)
【说明】：
使用getImageData与putImageData方法来保存与恢复绘图环境的绘图表面数据。
【实例】：保存和恢复数据
function saveDrawingSurface() {
drawingSurfaceImageData = context.getImageData(0, 0, canvas.width, canvas.height);
}
function restoreDrawingSurface() {
context.putImageData(drawingSurfaceImageData, 0, 0);
}
<canvas id="canvas"></canvas>
<div id="controls">
<select id="strokeStyleSelect">
<option value="red">red</option>
<option value="green">green</option>
<option value="blue">blue</option>
</select>
</div>
GuideWires:
<input id="guidewireCheckbox" type="checkbox" checked>
<input id="eraseAllButton" type="button" value="Erase All">
<script type="text/javascript">
var canvas = document.getElementById("canvas");
var context = canvas.getContext(‘2d‘);
var eraseAllButton = document.getElementById("eraseAllButton");
var strokeStyleSelect = document.getElementById("strokeStyleSelect");
var guidewireCheckbox = document.getElementById("guidewireCheckbox");
var drawingSurfaceImageData;
var mousedown = {};
var rubberbandrect = {};
var dragging = false;
guidewires = guidewireCheckbox.checked;
function windowToCanvas(x, y) {
var bbox = canvas.getBoundingClientRect();
return {
x: (x - bbox.left)* (canvas.width / bbox.width),
y: (y - bbox.top)* (canvas.height / bbox.height)
};
}
function saveDrawingSurface() {
drawingSurfaceImageData = context.getImageData(0, 0, canvas.width, canvas.height);
}
function restoreDrawingSurface() {
context.putImageData(drawingSurfaceImageData, 0, 0);
}
function updateRubberbandRectangle(loc) {
rubberbandrect.width = Math.abs(loc.x - mousedown.x);
rubberbandrect.height = Math.abs(loc.y - mousedown.y);
if (loc.x > mousedown.x)
rubberbandrect.left = mousedown.x;
else
rubberbandrect.left = loc.x;
if (loc.y > mousedown.y)
rubberbandrect.top = mousedown.y;
else
rubberbandrect.top = loc.y;
}
function drawRubberbandShape(loc) {
context.beginPath();
context.moveTo(mousedown.x, mousedown.y);
context.lineTo(loc.x, loc.y);
context.stroke();
}
function updateRubberband(loc) {
updateRubberbandRectangle(loc);
drawRubberbandShape(loc);
}
canvas.onmousedown = function (e) {
var loc = windowToCanvas(e.clientX, e.clientY);
e.preventDefault();
saveDrawingSurface();
mousedown.x = loc.x;
mousedown.y = loc.y;
dragging = true;
};
canvas.onmousemove = function (e) {
var loc;
if (dragging) {
e.preventDefault();
loc = windowToCanvas(e.clientX, e.clientY);
restoreDrawingSurface();
updateRubberband(loc);
}
};
canvas.onmouseup = function (e) {
loc = windowToCanvas(e.clientX, e.clientY);
restoreDrawingSurface();
updateRubberband(loc);
dragging = false;
};
context.strokeStyle = "red";
</script>
