AB PLC首次IP地址如何分配，这里介绍的方法是针对CompactLogix和ControlLogix控制器
一、准备工作

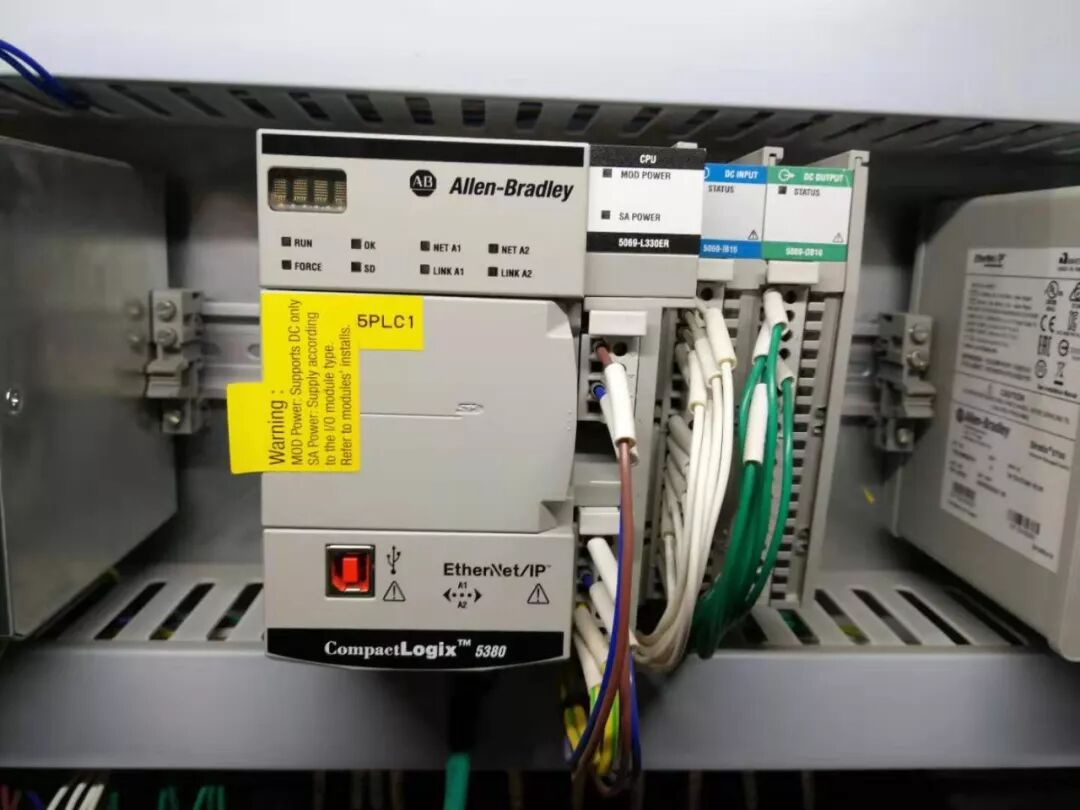

AB PLC控制器一台，本文以5069-L330ER为例，将其通电；
笔记本电脑一台，已安装Studio 5000软件，将其IP地址设置为172.16.10.200；

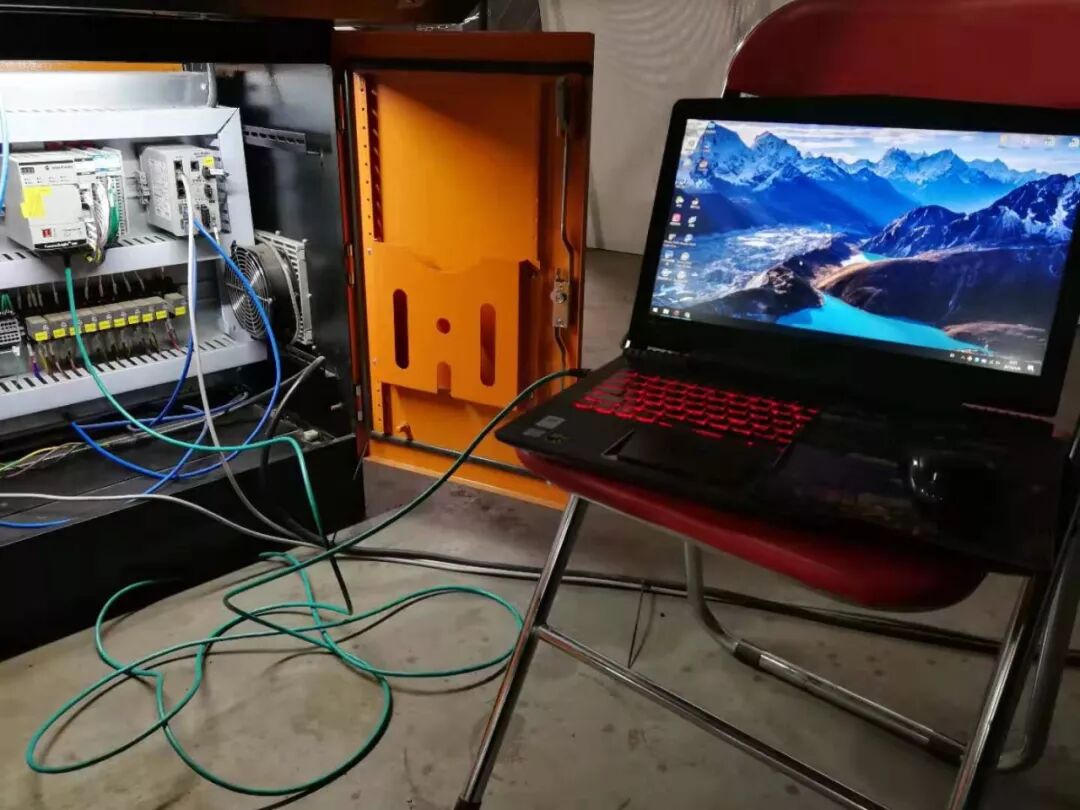

用网线把笔记本电脑与5069-L330ER控制器连接；
在电脑上找到BootP-DHCP Tool和RSLinx Classic软件，将会用到。
二、方法步骤

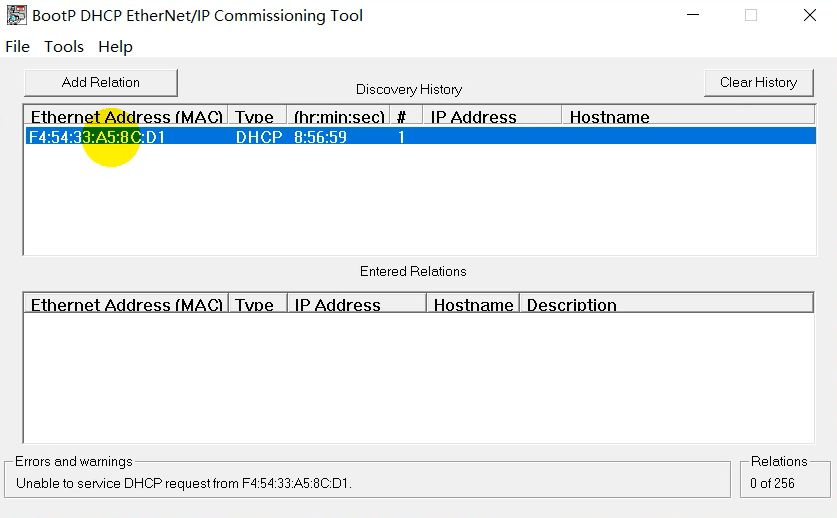

1. 打开BootP-DHCP Tool，等待出现CPU MAC地址，双击.

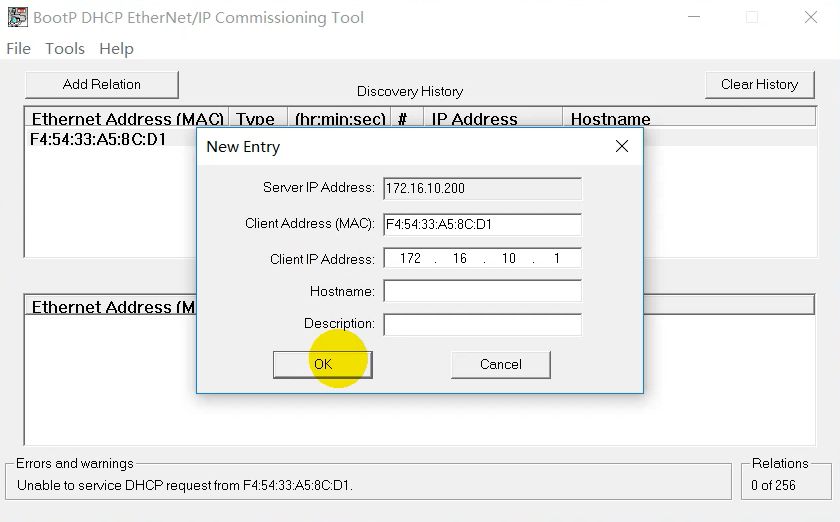

2. 在Client IP Address一栏，填上PLC的IP地址.

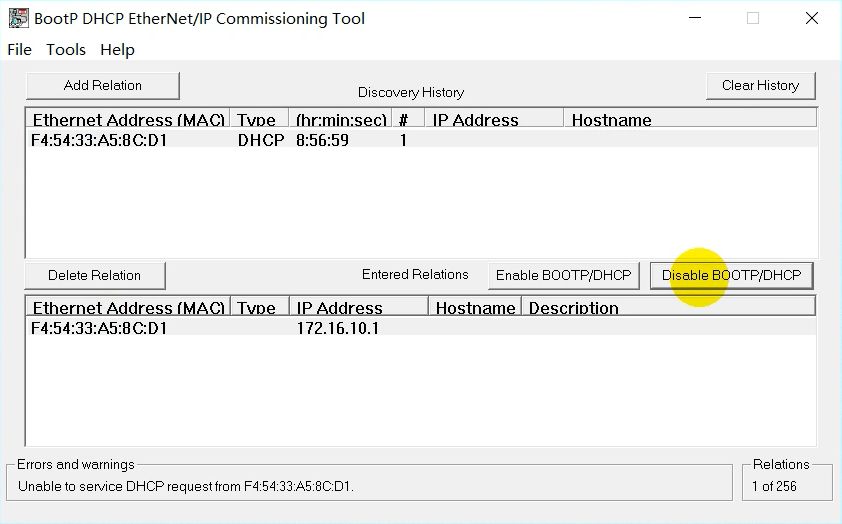

3. 鼠标单击Disable BOOTP/DHCP，禁止PLC再次BOOTP请求.

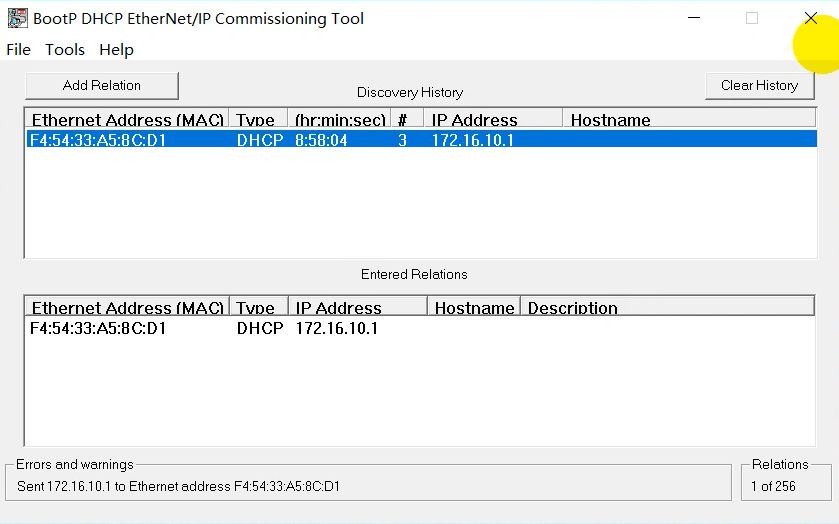

4. 等待上面的窗口出现分配的IP地址后，就可关掉BootP-DHCP Tool软件.

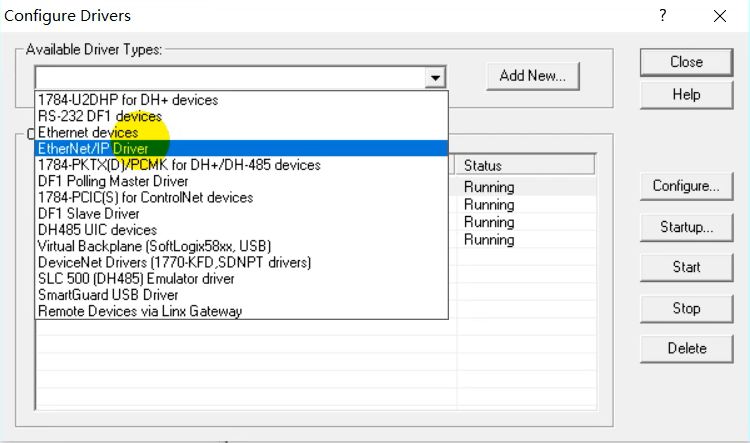

5. 打开RSLinx Classic，点击Configure Drivers，选择Ethernet/IP Driver.
6. 这里选择笔记本电脑的网卡.
7. 在出现的5069-L330ER模块上右键，选择Module Configuration.

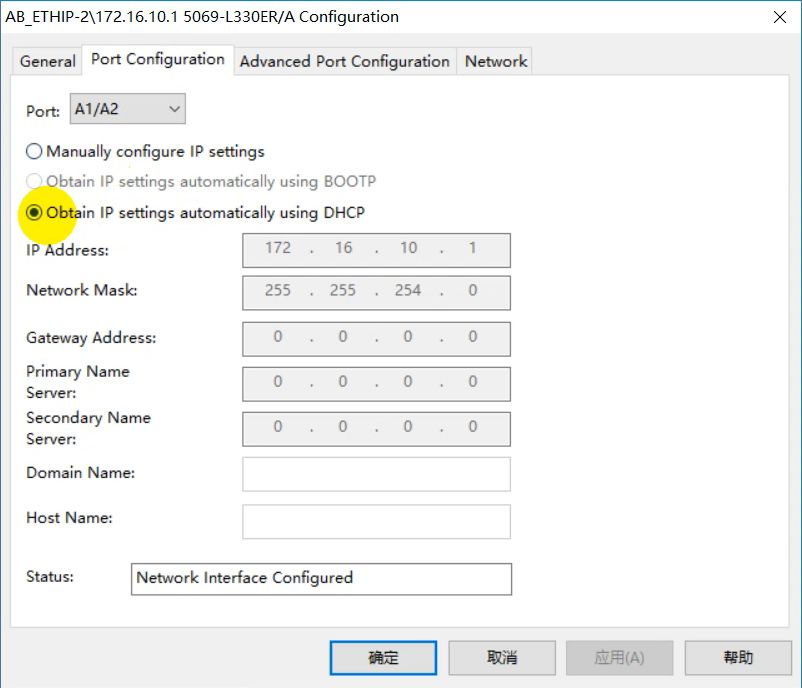

8. 这时的PLC的IP地址还是使用的DHCP方式，如果断电重启，刚才设置的IP地址就会丢失.

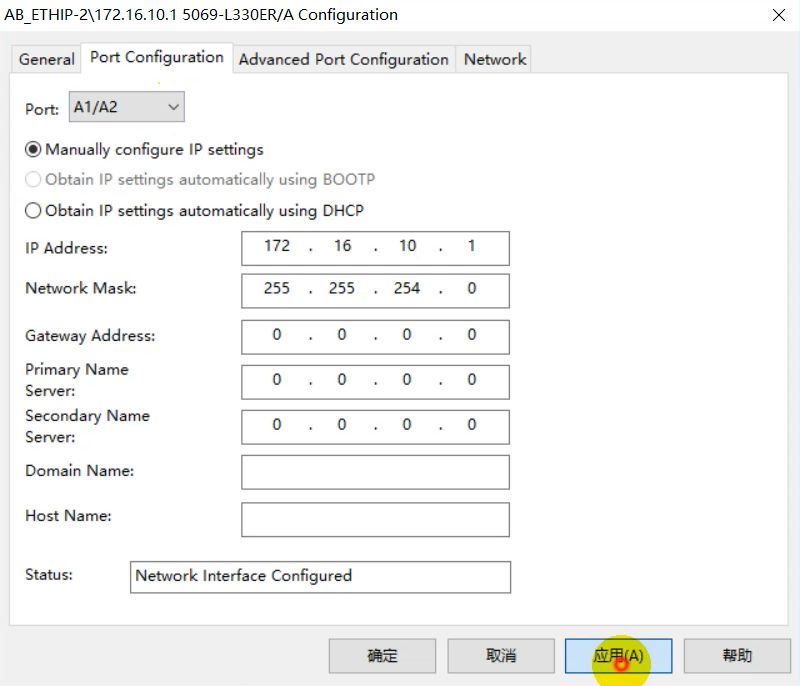

9. 就需要将DHCP方式改为手动配置为固定方式，这样才算将IP地址固化在PLC里面.
三、配置视频
这里无法上传本地视频，若需观看，请到公众号。
