_未完成;交叉编译QT5.9安装到嵌入式arm板子上

时间:2019-06-26 13:19:40      阅读:114      评论:0      收藏:0      [点我收藏+]

标签:key   mda   span   stc   $path   libs   bsp   library   自动

以下采用的系统为ubuntu16.04,开发板为迅为iTOP4412,4.3寸屏。
下载qt5.7源码qt-everywhere-opensource-src-5.7.0.tar.xz
http://www.download3k.com/Install-Qt.html

下载ARM交叉编译工具arm-2014.05-29-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2
http://www.veryarm.com/arm-none-linux-gnueabi-gcc

下载tslib1.4
http://vdisk.weibo.com/s/AcUHxOERV2k0?sudaref=www.baidu.com

arm交叉编译器arm-2014的安装

将“arm-2014.05-29-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2”解压到Ubuntu 系统的文件夹“/usr/local/arm”中。
然后修改环境变量,切换到home目录,然后输入命令“vim .bashrc”,打开设置环境变量的文件“.bashrc”,将环境变量修改为“export PATH=$PATH:/usr/local/arm/arm-2014.05/bin”
保存退出,然后更新一下环境变量,输入命令“source .bashrc”。

source .bashrc
  • 1

接着测试一下,编译器路径设置的对不对。如下图,在Ubuntu 命令行中输入命令”arm”,
然后按键盘”Tab”,出现编译器“arm-none-linux-gnueabi-gcc-4.8.2”,这就说明编译
器路径设置正确。

交叉编译tslib1.4

对触摸屏信号的获取、校正、滤波处理,均采用开源的tslib,本文采用的tslib版本为最新的tslib1.4(可以从本文提供的链接中下载tslib1.4)。
1.将下载好的tslib1.4拷贝到/home/lz/transplant目录下(可以根据自己的系统选择某一目录),然后执行解压缩命令

tar -vxf tslib-1.4.tar.gz



切换到tslib目录:

cd tslib



安装交叉编译tslib必须的一些工具(可以先查看是否已安装,ubuntu16.04自带这些工具,可跳过)

sudo apt-get install autoconf
sudo apt-get install automake
sudo apt-get install libtool



2.利用脚本写编译过程
在tslib文件夹下新建文件configTslib14.sh

vi configTslib14.sh



内容如下:

#!/bin/sh
make clean && make distclean
echo "ac_cv_func_malloc_0_nonnull=yes" >arm-linux.cache
CC=/usr/local/arm/arm-2014.05/bin/arm-none-linux-gnueabi-gcc ./configure --host=arm-linux --prefix=/opt/tslib1.4 --cache-file=arm-linux.cache
make && make install



然后运行configTslib14.sh

./configTslib14.sh



执行结束后,我们查看一下是否安装成功,执行命令:

ls /opt/tslib1.4



如果出现bin,etc,include,lib这4个目录,如下图所示,说明交叉编译并安装tslib成功。
技术图片

交叉编译QT5.7.0

将下载的qt-everywhere-opensource-src-5.7.0.tar.gz执行如下命令解压:

tar -vxf qt-everywhere-opensource-src-5.7.0.tar.gz
cd qt-everywhere-opensource-src-5.7.0



修改交叉编译架构用到的信息:

gedit qtbase/mkspecs/linux-arm-gnueabi-g++/qmake.conf



修改如下图所示:

#
# qmake configuration for building with arm-linux-gnueabi-g++
#

MAKEFILE_GENERATOR      = UNIX
CONFIG                 += incremental
QMAKE_INCREMENTAL_STYLE = sublib

QT_QPA_DEFAULT_PLATFORM = linux #eglfs
QMAKE_CFLAGS_RELEASE += -O2 -march=armv7-a
QMAKE_CXXFLAGS_RELEASE += -O2 -march=armv7-a

include(../common/linux.conf)
include(../common/gcc-base-unix.conf)
include(../common/g++-unix.conf)

# modifications to g++.conf
QMAKE_CC                = arm-none-linux-gnueabi-gcc
QMAKE_CXX               = arm-none-linux-gnueabi-g++
QMAKE_LINK              = arm-none-linux-gnueabi-g++
QMAKE_LINK_SHLIB        = arm-none-linux-gnueabi-g++

# modifications to linux.conf
QMAKE_AR                = arm-none-linux-gnueabi-ar cqs
QMAKE_OBJCOPY           = arm-none-linux-gnueabi-objcopy
QMAKE_NM                = arm-none-linux-gnueabi-nm -P
QMAKE_STRIP             = arm-none-linux-gnueabi-strip
load(qt_config)



创建一个脚本文件,用于生成Makefile,执行命令

gedit autoConfigure.sh



输入下面内容并保存:

#!/bin/sh
./configure -v -prefix /opt/qt-5.7.0 -release -opensource -no-accessibility
-make libs -xplatform linux-arm-gnueabi-g++ -optimized-qmake -pch -qt-sql-sqlite -qt-zlib -tslib -no-opengl -no-sse2 -no-openssl -no-nis -no-cups -no-glib -no-pkg-config -no-separate-debug-info -I/opt/tslib1.4/include -L/opt/tslib1.4/lib



其中-prefix /opt/qt-5.7.0代表我们编译完QT5.4.1后要安装地址;-tslib代表QT对触摸板的支持,-I 和 -L后面分别为为第一步编译tslib的include和lib的安装目录。
执行命令:

chmod 777 qt.configure.sh
./autoConfigure.sh

上述命令自动生成Makefile文件。
执行命令启动编译:

make
  • 1

编译大概2个小时。
编译结束后,执行安装命令:

sudo make install



我们切换到目标目录下看看是否安装成功:

cd /opt/qt-5.7.0
ls



如图所示:

将/opt/qt-5.7.0和/opt/tslib1.4 拷贝到开发板的文件系统中对应的目录中。

设置QT的交叉编译环境

安装qtcreator
进入qtcreator开发环境
在菜单中选择Tools——Options,在弹出的对话框中,选择Build & Run,选择标签Compilers,按下图设置,选择C++交叉编译器,如下图所示:
技术图片

切换到Qt Versions标签,点击“Add”按钮,选择qmake,如图所示:
技术图片

选择完成,按“OK”按钮,设置如图所示:
切换到Kits标签,点击“Add”按钮,然后设置如下图所示:
技术图片

在4412开发板上配置tslib并交叉编译一个能够在4412开发板上运行的QT应用程序

把字库Ubuntu_L.ttf 等字库拷贝到 /opt/qt-5.7.0/lib/fonts

在开发板串口命令窗口中输入:

vi /etc/profile



如下图所示:
技术图片
将其修改为以下内容

export TSLIB_ROOT=/opt/tslib1.4
export QT_ROOT=/opt/qt-5.7.0
export TSLIB_TSDEVICE=/dev/input/event2
export TSLIB_TSEVENTTYPE=input
export TSLIB_CONFFILE=/opt/tslib1.4/etc/ts.conf
export TSLIB_PLUGINDIR=/opt/tslib1.4/lib/ts
export TSLIB_CONSOLEDEVICE=none
export TSLIB_FBDEVICE=/dev/fb0
export QWS_MOUSE_PROTO=tslib:/dev/input/event2
export LD_LIBRARY_PATH=/lib:/usr/lib:/usr/local/lib:$QT_ROOT/lib:$TSLIB_ROOT/lib:$TSLIB_ROOT/lib/
export QT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QT_QPA_FONTDIR=$QT_ROOT/lib/fonts
export QT_QPA_GENERIC_PLUGINS=tslib



保存退出,执行命令(一定要执行,否则可能报错):

source /etc/profile



然后在串口命令窗中输入 vi /opt/tslib1.4/etc/ts.conf 来配置触摸屏
技术图片
把第二行的注释去掉,把ts设置成输入模式(注意把前面的空格也去掉)
技术图片

下面编写测试程序来测试开发板上

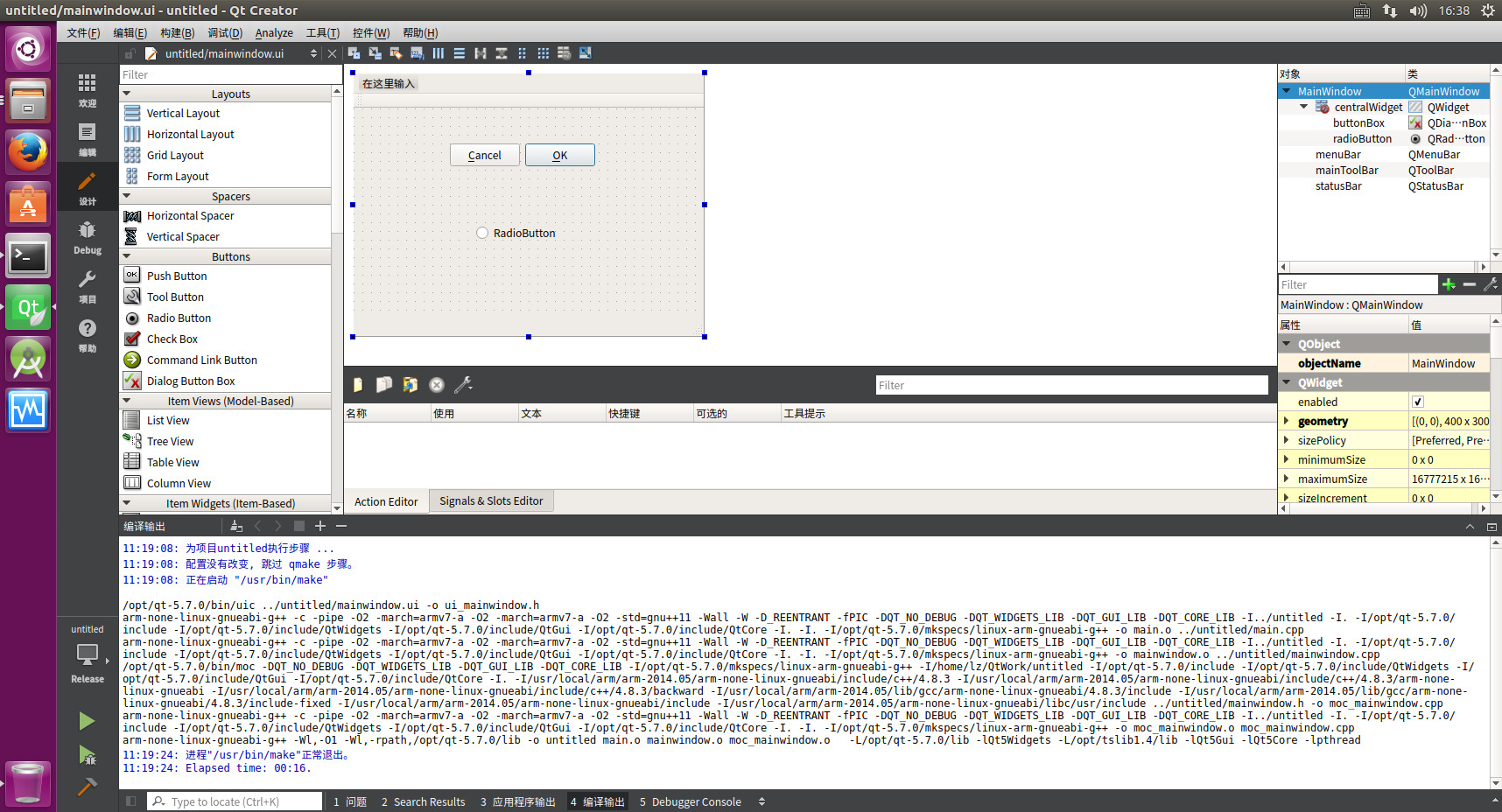

打开qtcreator,新建项目,拖几个按钮上去,如下图所示
技术图片

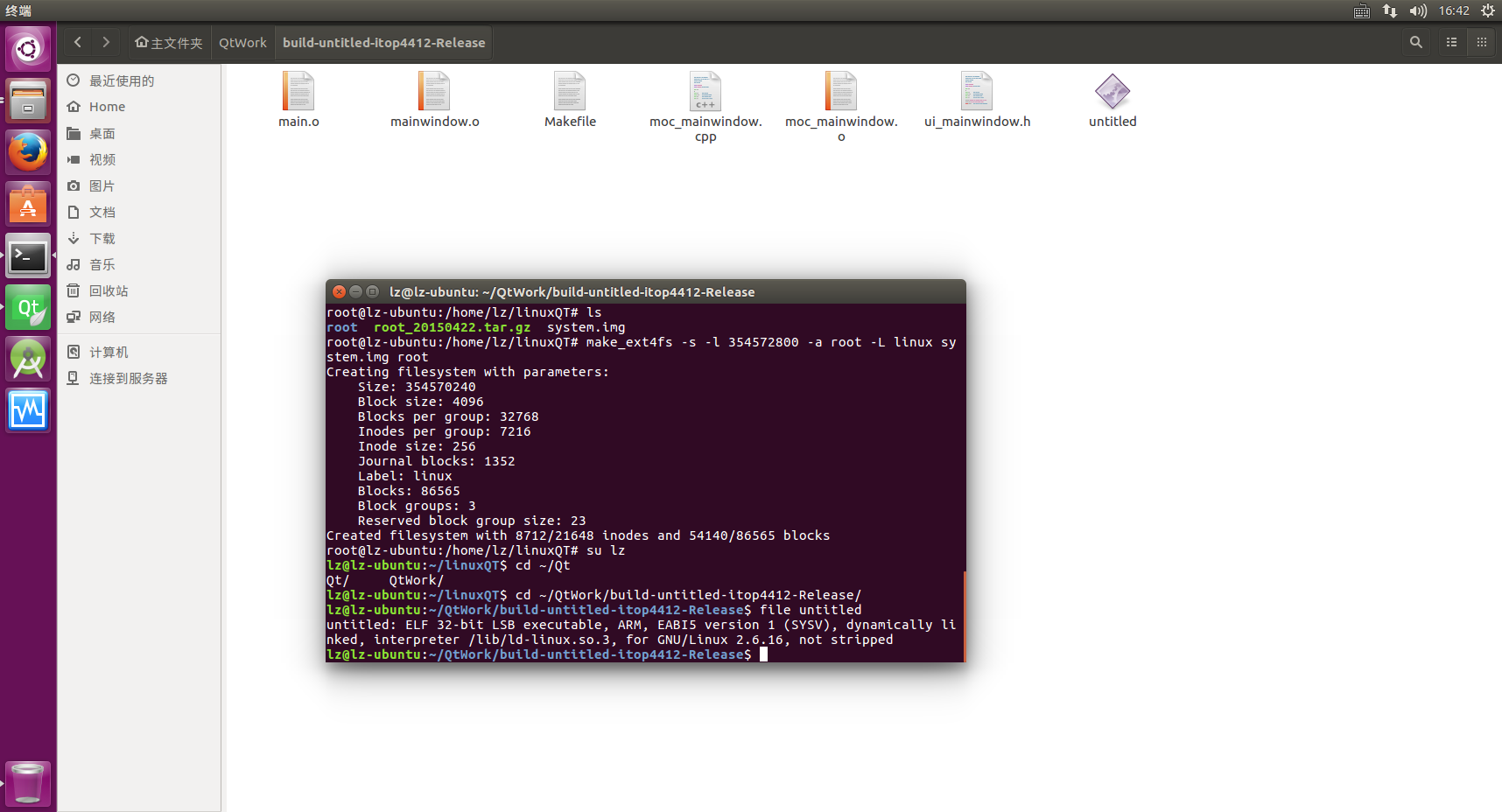

编译得到可执行程序untitled,查看一下,可以看到其信息显示为arm平台,如下图所示
技术图片

将untitled拷贝到开发板中文件系统的/bin目录,运行该程序。

[root@iTOP-4412]# /bin/untitled



看一下板子:
技术图片
