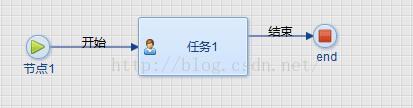

bpmnModel对象，是activiti动态部署钟很重要的一个对象，如果bpmnModel对象不能深入的理解，那可能如果自己需要开发一套流程设计器，就显得力不从心，之前我们公司自己开发了一套activiti web设计器，如下图所示：

当activiti web设计器设计的时候，存储格式是自定义的json对象，那现在问题来了，我们怎么把我们自己的json格式转化为标准的bpmn需要的xml文件呢？这一点很重要？所以这也是本节课需要重点讲解的地方，大家实际开发可以举一反三。灵活的运用到项目中。

1.1.1. BpmnModel使用

因为平时我们在使用的时候，展示流程图没有使用是默认的流程生成的这种方式，所以这里坐标信息，暂时不演示，主要演示节点等的核心功能。

1.1.1.1. eclipse绘制流程

为了方便演示，这里我们先在eclipse中绘制一个简单的流程。具体的流程图如下：

流程图的xml文件如下：直接用文本打开bpmn文件即可：

1.
   <?xml version="1.0" encoding="UTF-8"?>
2.
   <definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
3.
   <process id="process1" isExecutable="true">
4.
   <startEvent id="start1shareniu" name="start1shareniu"></startEvent>
5.
   <sequenceFlow id="starttouserTask" name="starttouserTask" sourceRef="start1shareniu" targetRef="userTask1shareniu"></sequenceFlow>
6.
   <userTask id="userTask1shareniu" name="userTask1shareniu"></userTask>
7.
   <sequenceFlow id="userTasktoend" name="userTasktoend" sourceRef="userTask1shareniu" targetRef="endEventshareniu"></sequenceFlow>
8.
   <endEvent id="endEventshareniu" name="endEventshareniu"></endEvent>
9.
   </process>
10.
    <bpmndi:BPMNDiagram id="BPMNDiagram_process1">
11.
    <bpmndi:BPMNPlane bpmnElement="process1" id="BPMNPlane_process1">
12.
    <bpmndi:BPMNShape bpmnElement="start1shareniu" id="BPMNShape_start1shareniu">
13.
    <omgdc:Bounds height="35.0" width="35.0" x="70.0" y="150.0"></omgdc:Bounds>
14.
    </bpmndi:BPMNShape>
15.
    <bpmndi:BPMNShape bpmnElement="userTask1shareniu" id="BPMNShape_userTask1shareniu">
16.
    <omgdc:Bounds height="60.0" width="100.0" x="180.0" y="110.0"></omgdc:Bounds>
17.
    </bpmndi:BPMNShape>
18.
    <bpmndi:BPMNShape bpmnElement="endEventshareniu" id="BPMNShape_endEventshareniu">
19.
    <omgdc:Bounds height="35.0" width="35.0" x="380.0" y="76.0"></omgdc:Bounds>
20.
    </bpmndi:BPMNShape>
21.
    <bpmndi:BPMNEdge bpmnElement="starttouserTask" id="BPMNEdge_starttouserTask">
22.
    <omgdi:waypoint x="87.0" y="150.0"></omgdi:waypoint>
23.
    <omgdi:waypoint x="100.0" y="139.0"></omgdi:waypoint>
24.
    <omgdi:waypoint x="180.0" y="140.0"></omgdi:waypoint>
25.
    <bpmndi:BPMNLabel>
26.
    <omgdc:Bounds height="14.0" width="100.0" x="87.0" y="150.0"></omgdc:Bounds>
27.
    </bpmndi:BPMNLabel>
28.
    </bpmndi:BPMNEdge>
29.
    <bpmndi:BPMNEdge bpmnElement="userTasktoend" id="BPMNEdge_userTasktoend">
30.
    <omgdi:waypoint x="280.0" y="140.0"></omgdi:waypoint>
31.
    <omgdi:waypoint x="324.0" y="129.0"></omgdi:waypoint>
32.
    <omgdi:waypoint x="324.0" y="93.0"></omgdi:waypoint>
33.
    <omgdi:waypoint x="380.0" y="93.0"></omgdi:waypoint>
34.
    <bpmndi:BPMNLabel>
35.
    <omgdc:Bounds height="14.0" width="100.0" x="414.0" y="126.0"></omgdc:Bounds>
36.
    </bpmndi:BPMNLabel>
37.
    </bpmndi:BPMNEdge>
38.
    </bpmndi:BPMNPlane>
39.
    </bpmndi:BPMNDiagram>
40.
    </definitions>

1.1.1.2. 自己生成

下面的代码，就是生成这个bpmnmodel 核心代码，代码如下所示：

1.
   //实例化BpmnModel对象
2.
   BpmnModel bpmnModel=new BpmnModel();
3.
   //开始节点的属性
4.
   StartEvent startEvent=new StartEvent();
5.
   startEvent.setId("start1shareniu");
6.
   startEvent.setName("start1shareniu");
7.
   //普通的UserTask节点
8.
   UserTask userTask=new UserTask();
9.
   userTask.setId("userTask1shareniu");
10.
    userTask.setName("userTask1shareniu");
11.
    //结束节点属性
12.
    EndEvent endEvent=new EndEvent();
13.
    endEvent.setId("endEventshareniu");
14.
    endEvent.setName("endEventshareniu");
15.
    //连线信息
16.
    List<SequenceFlow> sequenceFlows=new ArrayList<SequenceFlow>();
17.
    List<SequenceFlow> toEnd=new ArrayList<SequenceFlow>();
18.
    SequenceFlow s1=new SequenceFlow();
19.
    s1.setId("starttouserTask");
20.
    s1.setName("starttouserTask");
21.
    s1.setSourceRef("start1shareniu");
22.
    s1.setTargetRef("userTask1shareniu");
23.
    sequenceFlows.add(s1);
24.
    SequenceFlow s2=new SequenceFlow();
25.
    s2.setId("userTasktoend");
26.
    s2.setName("userTasktoend");
27.
    s2.setSourceRef("userTask1shareniu");
28.
    s2.setTargetRef("endEventshareniu");
29.
    toEnd.add(s2);
30.
    startEvent.setOutgoingFlows(sequenceFlows);
31.
    userTask.setOutgoingFlows(toEnd);
32.
    userTask.setIncomingFlows(sequenceFlows);
33.
    endEvent.setIncomingFlows(toEnd);
34.
    //Process对象
35.
    Process process=new Process();
36.
    process.setId("process1");
37.
    process.addFlowElement(startEvent);
38.
    process.addFlowElement(s1);
39.
    process.addFlowElement(userTask);
40.
    process.addFlowElement(s2);
41.
    process.addFlowElement(endEvent);
42.
    bpmnModel.addProcess(process);

上面的代码，我们已经写好了bpmnmodel绘制的流程，那我们怎么知道对还是不对呢？下面就开始将我们的bpmnmodel对象转化为标准的xml文件看一下。

1.1.2. BpmnModel转化xml

将上面的对象转化为标准的xml代码如下所示：

//bpmnModel 转换为标准的bpmn xml文件

BpmnXMLConverter bpmnXMLConverter=new BpmnXMLConverter();

byte[] convertToXML = bpmnXMLConverter.convertToXML(bpmnModel);

String bytes=new String(convertToXML);

System.out.println(bytes);

运行程序，看一下程序的输出如下：

1.
   <?xml version="1.0" encoding="UTF-8"?>
2.
   <definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
3.
   <process id="process1" isExecutable="true">
4.
   <startEvent id="start1shareniu" name="start1shareniu"></startEvent>
5.
   <sequenceFlow id="starttouserTask" name="starttouserTask" sourceRef="start1shareniu" targetRef="userTask1shareniu"></sequenceFlow>
6.
   <userTask id="userTask1shareniu" name="userTask1shareniu"></userTask>
7.
   <sequenceFlow id="userTasktoend" name="userTasktoend" sourceRef="userTask1shareniu" targetRef="endEventshareniu"></sequenceFlow>
8.
   <endEvent id="endEventshareniu" name="endEventshareniu"></endEvent>
9.
   </process>
10.
    <bpmndi:BPMNDiagram id="BPMNDiagram_process1">
11.
    <bpmndi:BPMNPlane bpmnElement="process1" id="BPMNPlane_process1"></bpmndi:BPMNPlane>
12.
    </bpmndi:BPMNDiagram>
13.
    </definitions>

我们看到转化的xml文件，对比eclipse绘制流程的xml，除了坐标没有，其他的都是正确的。那我们怎么验证我们生成的xml是正确的呢？因为转化成功，也不一定可以使用的。接下来看一下bpmnmodel如何验证。

1.1.3. BpmnModel验证

验证的方法代码如下所示：

//验证bpmnModel 是否是正确的bpmn xml文件

ProcessValidatorFactory processValidatorFactory=new ProcessValidatorFactory();

ProcessValidator defaultProcessValidator = processValidatorFactory.createDefaultProcessValidator();

//验证失败信息的封装ValidationError

List<ValidationError> validate = defaultProcessValidator.validate(bpmnModel);

System.out.println(validate.size());

需要说明的是：ValidationError封装的是验证信息，如果size为0说明，bpmnmodel正确，大于0,说明自定义的bpmnmodel是错误的，不可以使用的。

验证还是很有必要使用的，因为流程部署的时候，我们最好验证一次，没有问题在部署。
