YOLO，即You Only Look Once的缩写，是一个基于卷积神经网络（CNN）的物体检测算法。而YOLO v3是YOLO的第3个版本（即YOLO、YOLO 9000、YOLO v3），检测效果，更准更强。

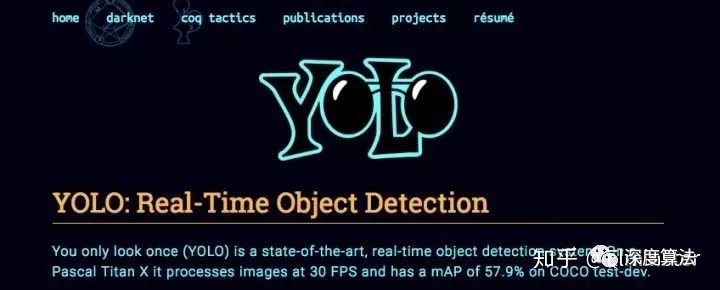

YOLO v3的更多细节，可以参考YOLO的官网。
YOLO是一句美国的俗语，You Only Live Once，你只能活一次，即人生苦短，及时行乐。
本文主要分享，如何实现YOLO v3的算法细节，Keras框架。这是第4篇，数据和y_true，其中包含随机生成图片数据，和设置真值y_true，技巧性非常强??。当然还有第5篇，至第n篇，毕竟，这是一个完整版 ：）。
本文的GitHub源码：https://github.com/SpikeKing/keras-yolo3-detection
已更新：
第1篇 训练：
https://mp.weixin.qq.com/s/T9LshbXoervdJDBuP564dQ
第2篇 模型：
https://mp.weixin.qq.com/s/N79S9Qf1OgKsQ0VU5QvuHg
第3篇 网络：
https://mp.weixin.qq.com/s/hC4P7iRGv5JSvvPe-ri_8g
欢迎关注，微信公众号 深度算法 （ID: DeepAlgorithm） ，了解更多深度技术！
在训练中，模型调用fit_generator方法，按批次创建数据，输入模型，进行训练。其中，数据生成器wrapper是data_generator_wrapper，用于验证数据格式，最终调用data_generator，输入参数是：
annotation_lines：标注数据的行，每行数据包含图片路径，和框的位置信息；
batch_size：批次数，每批生成的数据个数；
input_shape：图像输入尺寸，如(416, 416)；
anchors：anchor box列表，9个宽高值；
num_classes：类别的数量；
在data_generator_wrapper中，验证输入参数是否正确，再调用data_generator，这也是wrapper函数的常见用法。
实现：
data_generator_wrapper(lines[:num_train], batch_size, input_shape, anchors, num_classes)
def data_generator_wrapper(annotation_lines, batch_size, input_shape, anchors, num_classes):
n = len(annotation_lines) # 标注图片的行数
if n == 0 or batch_size <= 0: return None
return data_generator(annotation_lines, batch_size, input_shape, anchors, num_classes)
def data_generator(annotation_lines, batch_size, input_shape, anchors, num_classes):在数据生成器data_generator中，数据的总行数是n，循环输出固定批次数batch_size的图片数据image_data和标注框数据box_data。
在第0次时，将数据洗牌shuffle，调用get_random_data解析annotation_lines[i]，生成图片image和标注框box，添加至各自的列表image_data和box_data中。
索引值递增i+1，当完成n个一轮之后，重新将i置0，再次调用shuffle洗牌数据。
将image_data和box_data都转换为np数组，其中：
image_data: (16, 416, 416, 3)
box_data: (16, 20, 5) # 每个图片最多含有20个框接着，将框的数据box_data、输入图片尺寸input_shape、anchor box列表anchors和类别数num_classes转换为真值y_true，其中y_true是3个预测特征的列表：
[(16, 13, 13, 3, 6), (16, 26, 26, 3, 6), (16, 52, 52, 3, 6)]最终输出：图片数据image_data、真值y_true、每个图片的损失值np.zeros。不断循环while True，生成的批次数据，与epoch步数相同，即steps_per_epoch。
实现如下：
def data_generator(annotation_lines, batch_size, input_shape, anchors, num_classes):
‘‘‘data generator for fit_generator‘‘‘
n = len(annotation_lines)
i = 0
while True:
image_data = []
box_data = []
for b in range(batch_size):
if i == 0:
np.random.shuffle(annotation_lines)
image, box = get_random_data(annotation_lines[i], input_shape, random=True) # 获取图片和框
image_data.append(image) # 添加图片
box_data.append(box) # 添加框
i = (i + 1) % n
image_data = np.array(image_data)
box_data = np.array(box_data)
y_true = preprocess_true_boxes(box_data, input_shape, anchors, num_classes) # 真值
yield [image_data] + y_true, np.zeros(batch_size)在get_random_data中，分离图片image和标注框box，输入：
数据annotation_line：图片地址和框的位置类别；
图片尺寸input_shape：如(416, 416)；
数据random：随机开关；
方法如下：
image, box = get_random_data(annotation_lines[i], input_shape, random=True)
def get_random_data(
annotation_line, input_shape, random=True,
max_boxes=20, jitter=.3, hue=.1, sat=1.5,
val=1.5, proc_img=True):第1步，解析annotation_line数据：
将annotation_line按空格分割为line列表；
使用PIL读取图片image；
图片的宽和高，iw和ih；
输入尺寸的高和宽，h和w；
图片中的标注框box，box是5维，4个点和1个类别；
实现：
line = annotation_line.split()
image = Image.open(line[0])
iw, ih = image.size
h, w = input_shape
box = np.array([np.array(list(map(int, box.split(‘,‘)))) for box in line[1:]])第2步，如果是非随机，即if not random：
将图片等比例转换为416x416的图片，其余用灰色填充，即(128, 128, 128)，同时颜色值转换为0~1之间，即每个颜色值除以255；
将边界框box等比例缩小，再加上填充的偏移量dx和dy，因为新的图片部分用灰色填充，影响box的坐标系，box最多有max_boxes个，即20个。
实现：
scale = min(float(w) / float(iw), float(h) / float(ih))
nw = int(iw * scale)
nh = int(ih * scale)
dx = (w - nw) // 2
dy = (h - nh) // 2
image_data = 0
if proc_img: # 图片
image = image.resize((nw, nh), Image.BICUBIC)
new_image = Image.new(‘RGB‘, (w, h), (128, 128, 128))
new_image.paste(image, (dx, dy))
image_data = np.array(new_image) / 255.
# 标注框
box_data = np.zeros((max_boxes, 5))
if len(box) > 0:
np.random.shuffle(box)
if len(box) > max_boxes: box = box[:max_boxes] # 最多只取20个
box[:, [0, 2]] = box[:, [0, 2]] * scale + dx
box[:, [1, 3]] = box[:, [1, 3]] * scale + dy
box_data[:len(box)] = box
return image_data, box_data第3步，如果是随机：
通过jitter参数，随机计算new_ar和scale，生成新的nh和nw，将原始图像随机转换为nw和nh尺寸的图像，即非等比例变换图像。
实现：
new_ar = w / h * rand(1 - jitter, 1 + jitter) / rand(1 - jitter, 1 + jitter)
scale = rand(.25, 2.)
if new_ar < 1:
nh = int(scale * h)
nw = int(nh * new_ar)
else:
nw = int(scale * w)
nh = int(nw / new_ar)
image = image.resize((nw, nh), Image.BICUBIC)将变换后的图像，转换为416x416的图像，其余部分用灰色值填充。
实现：
dx = int(rand(0, w - nw))
dy = int(rand(0, h - nh))
new_image = Image.new(‘RGB‘, (w, h), (128, 128, 128))
new_image.paste(image, (dx, dy))
image = new_image根据随机数flip，随机左右翻转FLIP_LEFT_RIGHT图片。
实现：
flip = rand() < .5
if flip: image = image.transpose(Image.FLIP_LEFT_RIGHT)在HSV坐标域中，改变图片的颜色范围，hue值相加，sat和vat相乘，先由RGB转为HSV，再由HSV转为RGB，添加若干错误判断，避免范围过大。
实现：
hue = rand(-hue, hue)
sat = rand(1, sat) if rand() < .5 else 1 / rand(1, sat)
val = rand(1, val) if rand() < .5 else 1 / rand(1, val)
x = rgb_to_hsv(np.array(image) / 255.)
x[..., 0] += hue
x[..., 0][x[..., 0] > 1] -= 1
x[..., 0][x[..., 0] < 0] += 1
x[..., 1] *= sat
x[..., 2] *= val
x[x > 1] = 1
x[x < 0] = 0
image_data = hsv_to_rgb(x) # numpy array, 0 to 1将所有的图片变换，增加至检测框中，并且包含若干异常处理，避免变换之后的值过大或过小，去除异常的box。
实现：
box_data = np.zeros((max_boxes, 5))
if len(box) > 0:
np.random.shuffle(box)
box[:, [0, 2]] = box[:, [0, 2]] * nw / iw + dx
box[:, [1, 3]] = box[:, [1, 3]] * nh / ih + dy
if flip: box[:, [0, 2]] = w - box[:, [2, 0]]
box[:, 0:2][box[:, 0:2] < 0] = 0
box[:, 2][box[:, 2] > w] = w
box[:, 3][box[:, 3] > h] = h
box_w = box[:, 2] - box[:, 0]
box_h = box[:, 3] - box[:, 1]
box = box[np.logical_and(box_w > 1, box_h > 1)] # discard invalid box
if len(box) > max_boxes: box = box[:max_boxes]
box_data[:len(box)] = box最终，返回图像数据image_data和边框数据box_data。box的4个值是(xmin, ymin, xmax, ymax)，第5位不变，是标注框的类别，如0~n。
在preprocess_true_boxes中，输入：
true_boxes：检测框，批次数16，最大框数20，每个框5个值，4个边界点和1个类别序号，如(16, 20, 5)；
input_shape：图片尺寸，如(416, 416)；
anchors：anchor box列表；
num_classes：类别的数量；
如：
def preprocess_true_boxes(true_boxes, input_shape, anchors, num_classes):检测类别序号是否小于类别数，避免异常数据，如：
assert (true_boxes[..., 4] < num_classes).all(), ‘class id must be less than num_classes‘每一层anchor box的数量num_layers；预设anchor box的掩码anchor_mask，第1层678，第2层345，第3层012，倒序排列。
实现：
num_layers = len(anchors) // 3 # default setting
anchor_mask = [[6, 7, 8], [3, 4, 5], [0, 1, 2]] if num_layers == 3 else [[3, 4, 5], [1, 2, 3]]计算true_boxes：
true_boxes：真值框，左上和右下2个坐标值和1个类别，如[184, 299, 191, 310, 0.0]，结构是(16, 20, 5)，16是批次数，20是框的最大数，5是框的5个值；
boxes_xy：xy是box的中心点，结构是(16, 20, 2)；
boxes_wh：wh是box的宽和高，结构也是(16, 20, 2)；
input_shape：输入尺寸416x416；
true_boxes：第0和1位设置为xy，除以416，归一化，第2和3位设置为wh，除以416，归一化，如[0.449, 0.730, 0.016, 0.026, 0.0]。
实现：
true_boxes = np.array(true_boxes, dtype=‘float32‘)
input_shape = np.array(input_shape, dtype=‘int32‘)
boxes_xy = (true_boxes[..., 0:2] + true_boxes[..., 2:4]) // 2
boxes_wh = true_boxes[..., 2:4] - true_boxes[..., 0:2]
true_boxes[..., 0:2] = boxes_xy / input_shape[::-1]
true_boxes[..., 2:4] = boxes_wh / input_shape[::-1]设置y_true的初始值：
m是批次16；
grid_shape是input_shape等比例降低，即[[13,13], [26,26], [52,52]]；
y_true是全0矩阵（np.zeros）列表，即[(16,13,13,3,6), (16,26,26,3,6), (16,52,52,3,6)]
实现：
m = true_boxes.shape[0]
grid_shapes = [input_shape // {0: 32, 1: 16, 2: 8}[l] for l in range(num_layers)]
y_true = [np.zeros((m, grid_shapes[l][0], grid_shapes[l][1], len(anchor_mask[l]), 5 + num_classes),
dtype=‘float32‘) for l in range(num_layers)]设置anchors的值：
将anchors增加1维expand_dims，由(9,2)转为(1,9,2)；
anchor_maxes，是anchors值除以2；
anchor_mins，是负的anchor_maxes；

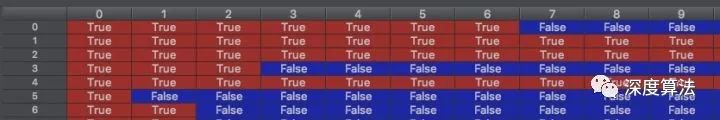

valid_mask，将boxes_wh中宽w大于0的位，设为True，即含有box，结构是(16,20)；
valid_mask：
实现：
anchors = np.expand_dims(anchors, 0)
anchor_maxes = anchors / 2.
anchor_mins = -anchor_maxes
valid_mask = boxes_wh[..., 0] > 0循环m处理批次中的每个图像和标注框：
只选择存在标注框的wh，例如：wh的shape是(7,2)；
np.expand_dims(wh, -2)是wh倒数第2个添加1位，即(7,2)->(7,1,2)；
box_maxes和box_mins，与anchor_maxes和anchor_mins的操作类似。
实现：
for b in range(m):
# Discard zero rows.
wh = boxes_wh[b, valid_mask[b]]
if len(wh) == 0: continue
# Expand dim to apply broadcasting.
wh = np.expand_dims(wh, -2)
box_maxes = wh / 2.
box_mins = -box_maxes计算标注框box与anchor box的iou值，计算方式很巧妙：
box_mins的shape是(7,1,2)，anchor_mins的shape是(1,9,2)，intersect_mins的shape是(7,9,2)，即两两组合的值；
intersect_area的shape是(7,9)；box_area的shape是(7,1)；anchor_area的shape是(1,9)；
iou的shape是(7,9)；

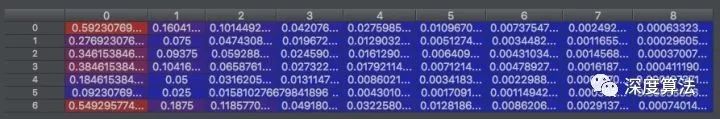

IoU数据，即anchor box与检测框box，两两匹配的iou值。
实现：
intersect_mins = np.maximum(box_mins, anchor_mins)
intersect_maxes = np.minimum(box_maxes, anchor_maxes)
intersect_wh = np.maximum(intersect_maxes - intersect_mins, 0.)
intersect_area = intersect_wh[..., 0] * intersect_wh[..., 1]
box_area = wh[..., 0] * wh[..., 1]
anchor_area = anchors[..., 0] * anchors[..., 1]
iou = intersect_area / (box_area + anchor_area - intersect_area)接着，选择IoU最大的anchor索引，即：
best_anchor = np.argmax(iou, axis=-1)设置y_true的值：
t是box的序号；n是最优anchor的序号；l是层号；
如果最优anchor在层l中，则设置其中的值，否则默认为0；
true_boxes是(16, 20, 5)，即批次、box数、框值；
true_boxes[b, t, 0]，其中b是批次序号、t是box序号，第0位是x，第1位是y；
grid_shapes是3个检测图的尺寸，将归一化的值，与框长宽相乘，恢复为具体值；
k是在anchor box中的序号；
c是类别，true_boxes的第4位；
将xy和wh放入y_true中，将y_true的第4位框的置信度设为1，第5~n位的类别设为1；
实现：
for t, n in enumerate(best_anchor):
for l in range(num_layers):
if n in anchor_mask[l]:
i = np.floor(true_boxes[b, t, 0] * grid_shapes[l][1]).astype(‘int32‘)
j = np.floor(true_boxes[b, t, 1] * grid_shapes[l][0]).astype(‘int32‘)
k = anchor_mask[l].index(n)
c = true_boxes[b, t, 4].astype(‘int32‘)
y_true[l][b, j, i, k, 0:4] = true_boxes[b, t, 0:4]
y_true[l][b, j, i, k, 4] = 1
y_true[l][b, j, i, k, 5 + c] = 1y_true的第0和1位是中心点xy，范围是(0~13/26/52)，第2和3位是宽高wh，范围是0~1，第4位是置信度1或0，第5~n位是类别为1其余为0。
NumPy支持不同维度的矩阵相加，如(1, 2) + (2, 1) = (2, 2)，如：
import numpy as np
a = np.array([[1, 2]])
print(a.shape) # (1, 2)
b = np.array([[1], [2]])
print(b.shape) # (2, 1)
c = a + b
print(c.shape) # (2, 2)
print(c)
"""[[2 3] [3 4]]"""OK, that‘s all! Enjoy it!
By C. L. Wang @ 美图 视觉技术部
