本文解决了一个阿里云监控和告警中比较常见的问题。
如何让阿里云的告警推送到企业微信和第三方监控平台，本文使用报警回调+企业微信webhook+snmptrap的方式推送告警。
本文涉及的知识点：

阿里云监控报警回调

Python Django搭建HTTP API服务器

企业微信webhook推送接口

Python 发送SnmpTrap消息

PRTG SNMP Trap收集程序

我会按照非代码开发者的基础能力来讲解这些知识点，不要慌，你只要稍微有一点点Python开发能力，跟着这篇文章你都可以学会以上各个知识点。
对于运维开发和其他开发者，直接去github下载。
本文涉及的代码上传带github，地址如下：

Public_Share_Project/阿里云报警回调+Django/
@TOC

一、阿里云报警回调

官方文档：
文档中心>云监控>报警服务>报警规则>使用报警回调

1、报警回调支持的监控类型

报警回调功能属于云监控产品下的功能，因此支持大部分云监控产品内的报警输出，主要有事件报警和阈值报警两大类报警。
举个栗子，ECS CPU使用量超过80%这个情况，可以触发阈值报警。ECS出现重启，可以触发之间报警。关于两大类报警如何定义，本文不做深入研究，各位可以结合自身业务场景自由定义。

但是，报警回调不支持由其他业务系统直接触发的报警。

目前阿里云上的业务，例如智能DNS的云解析DNS产品，尚没有接入云监控。此类产品的告警由产品本身发出，只能通过邮件或者钉钉机器人的方式发送。不过好在阿里云绝大部分产品已经接入云监控，并且后续会继续增加。

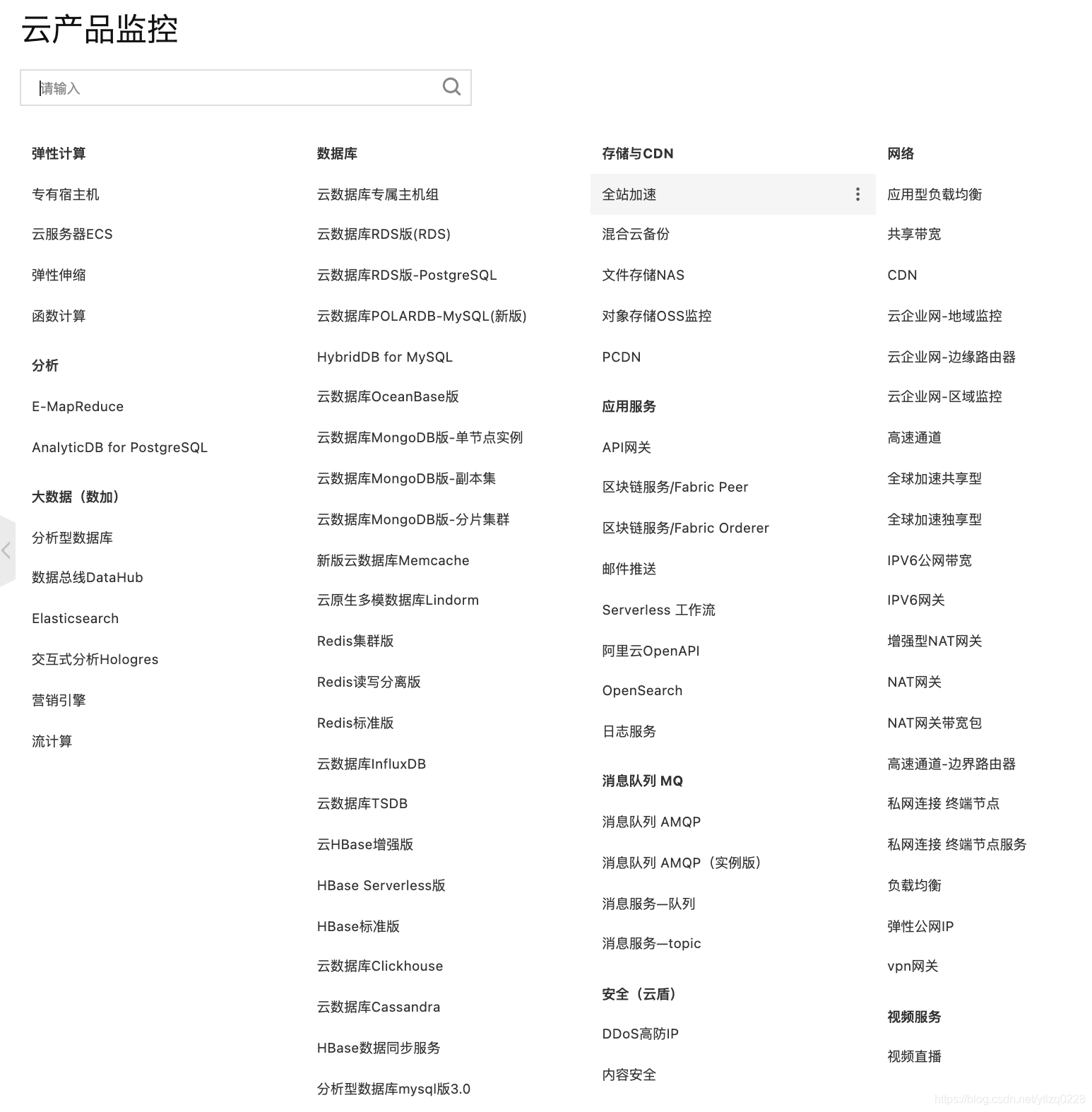

已经接入云监控的产品如下：
技术图片

2、配置报警回调

登录云监控控制台。
在左侧导航栏，选择报警服务 > 报警规则。
在阈值报警或者事件报警页签，单击目标规则对应操作列的修改。

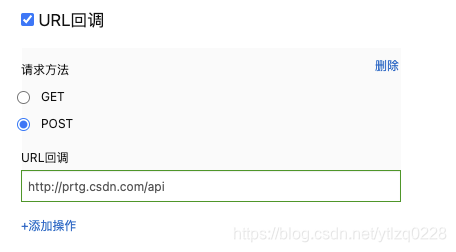

填写报警回调的URL地址。
单击确认。

从目前的使用来看，URL支持域名、IP+任意端口的方式。这对于搭建HTTP API服务器而言，门槛降低了很多。
技术图片
URL的接口地址，是下文我们即将搭建的服务器地址。

3、调试报警回调

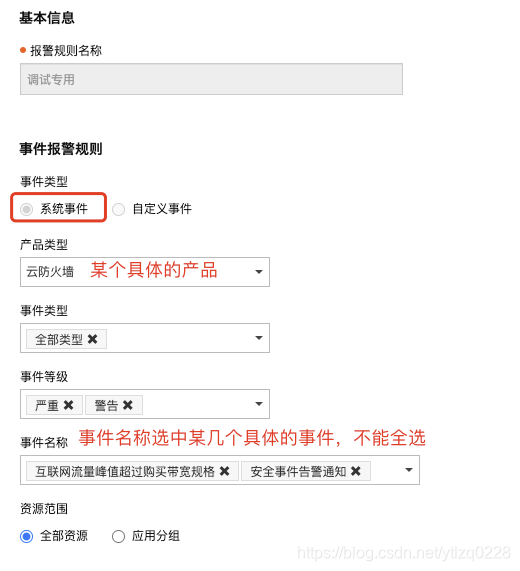

临时增加一个事件告警规则，选择某一个具体的云产品，以及某几个告警内容，如下图所示：
技术图片
然后点击调试

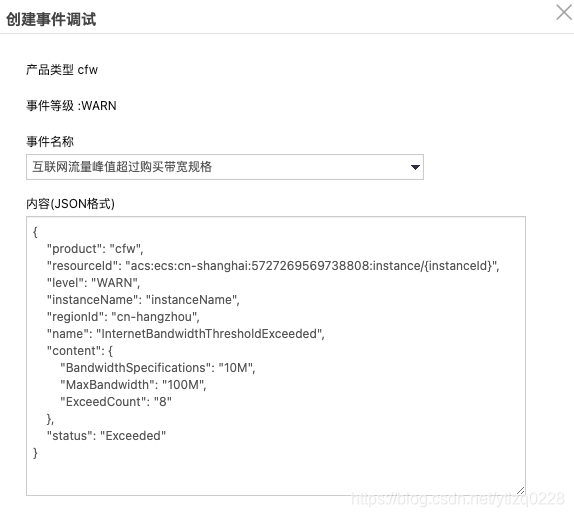

临时创建一个模拟事件，然后先不需要修改任何报警内容，直接发送。如果不报错，那么恭喜你，添加报警回调接口这个事情已经完成了。

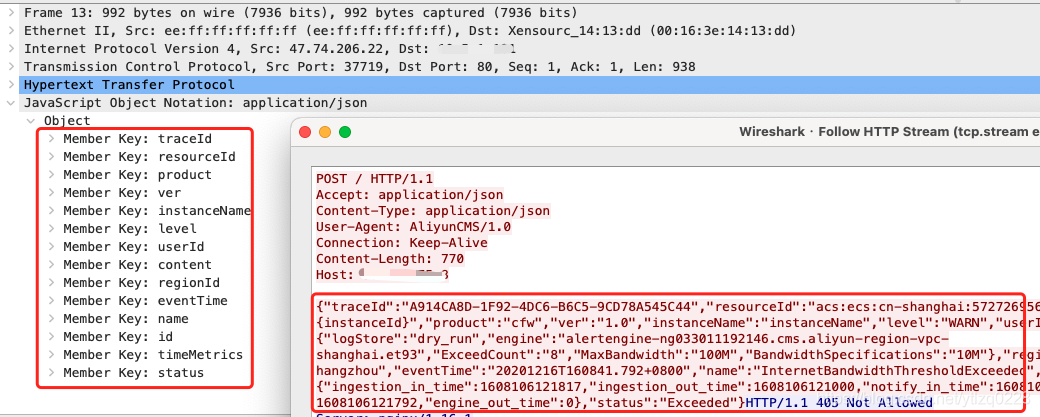

这时候如果你已经准备好了一台空闲服务器，我们可以上去用wireshark抓个包，可以看到服务器已经收到了对方发出的HTTP POST请求。
当然，抓包的前提是你的服务器上要先随便安装一个HTTP处理程序，随便杀都行，yum install一个nginx，能响应80端口就可以了。
技术图片

虽然我们的本机拒绝处理这个请求，但是可以看到内容格式是一个JSON，字段也是符合我们预期的。

二、搭建HTTP服务器

既然阿里已经开始向我们自定义的地址推送消息了，那么我们接下来就搭建一台服务器，接收并处理这些消息。
本文涉及的代码上传带github，地址如下：
Public_Share_Project/阿里云报警回调+Django/

1、搭建Django

之前我写过一篇文章，各位在搭建Django是有问题，可以参照这篇文章指引。
【逗老师带你学IT】Django+IIS+Python构建微软AD域控API管理中心
操作到下图这一步的时候，就可以回来继续读这篇文章了。
技术图片
后文的举例都假设将Django的站点部署在C:\Django_API\目录下

2、测试接口

把Github里面的代码下载下来，然后保存到C:\Django_API\下。

我们写一个临时的脚本，功能是对于所有接收的HTTP请求全部save到本地的一个log文件里。
修改"C:\Django_API\api\views.py"如下

import os
import sys
import json

from django.http.response import JsonResponse
from django.views.decorators.csrf import csrf_exempt
from django.conf import settings
from ApiSite.settings import BASE_DIR
from datetime import datetime
from save_log import save_log
#save_log模块扔到C:\Django_API\Python_Program里，项目包里已经写好了

IIS_SITE_DIR = os.path.dirname(os.path.dirname(os.path.abspath(__file__)))
sys.path.append(r"%s\Python_Program"%IIS_SITE_DIR)
logger = logging.getLogger("sourceDns.webdns.views")

@csrf_exempt
def get_data(request):

    try:
        if request.META.get(‘HTTP_X_FORWARDED_FOR‘):
            ip = request.META.get("HTTP_X_FORWARDED_FOR")
        else:
            ip = request.META.get("REMOTE_ADDR")
    except Exception as err:
        ip = ‘unknow IP address‘
    save_log("\n")
    save_log("Request from IP:%s"%ip)
    Request_method=request.method
    save_log("Request method is: %s"%Request_method)

    try:
        data = str(request.body,‘utf-8‘).encode(‘utf-8‘).decode(‘unicode_escape‘)
        save_log("run_result:%s"%data)
        run_result=data

    except Exception as err:
        save_log("run_result:%s"%err)
        return JsonResponse({"msg": "%s"%err})
    else:
        save_log("run_result:%s"%run_result)
        return JsonResponse({"msg": run_result})

然后模拟一次报警后，打开"C:\Django_API\log\API_run_log.txt"可以看到如下日志：
好了，到这一步，我们已经可以接收阿里云的报警回调数据了。

16-12-2020 16:08:45:log:Request from IP:47.74.206.122
16-12-2020 16:08:45:log:Request method is: POST
16-12-2020 16:08:45:log:run_result:{"traceId":"A914CA8D-1F92-4DC6-B6C5-9CD78A545C44","resourceId":"acs:ecs:cn-shanghai:5727269569738808:instance/{instanceId}","ver":"1.0","product":"cfw","instanceName":"instanceName","level":"WARN","userId":"5727269569738808","content":{"logStore":"dry_run","engine":"alertengine-ng033011192146.cms.aliyun-region-vpc-shanghai.et93","ExceedCount":"8","MaxBandwidth":"100M","BandwidthSpecifications":"10M"},"regionId":"cn-hangzhou","eventTime":"20201216T160841.792+0800","name":"InternetBandwidthThresholdExceeded","id":"80A5EE11-2D75-4577-910D-6CDAA9CA493F","timeMetrics":{"ingestion_in_time":1608106121817,"ingestion_out_time":1608106121000,"notify_in_time":1608106123986,"engine_in_time":1608106122552,"event_time":1608106121792,"engine_out_time":0},"status":"Exceeded"}

3、pip环境

本文需要安装俩包

pip install requests pysnmp

三、报警数据处理

1、报警数据格式

通过刚才抓到的报警日志，可以看到报警回调接口推送的是一个JSON格式的数据，我们将数据格式化后，能看到几个关键的字段。

{
    "product": "cfw",
    "resourceId": "acs:ecs:cn-shanghai:5727269569738808:instance/{instanceId}",
    "level": "WARN",
    "instanceName": "instanceName",
    "regionId": "cn-hangzhou",
    "name": "InternetBandwidthThresholdExceeded",
    "content": {
        "BandwidthSpecifications": "10M",
        "MaxBandwidth": "100M",
        "ExceedCount": "8"
    },
    "status": "Exceeded"
}

我们从中抽取我们感兴趣的字段。本文示例抽取了以下字段内容字段	含义
product	云产品名称<br>`ECS`\|`CFW`\|`CEN`等
level	告警级别<br>`CRITICAL`\|`WARN`等
regionId	产品所在地域
instanceName	示例名称
name	告警内容

对于以上这5个感兴趣的字段，写告警处理模块的关键代码如下：
此文件位于"C:\Django_API\Python_Program\AliCloud_Alarm.py"

def AliCloud_Alarm(data):
    try:
        data=json.loads(data)

        product=data[‘product‘]
        level=data[‘level‘]
        regionId=data[‘regionId‘]
        instanceName=data[‘instanceName‘]
        name=data[‘name‘]
        #抽取5个感兴趣的字段和值
        save_log(‘product:%s ,level:%s ,regionId:%s ,instanceName:%s ,name:%s‘%(product,level,regionId,instanceName,name))
        #保存个日志
        run_result=wechatwork_robot(product,level,regionId,instanceName,name)
        #企业微信发送模块
        sent_snmp_trap(product,level,regionId,instanceName,name)
        #snmp发送模块

2、SNMP_Trap模块发送trap告警

对于第三方网管平台，可以通过很多办法传递告警消息，例如SNMP，API，syslog等。本文举例通过SNMP_Trap的方式将告警消息推送到其他告警平台

from pysnmp.carrier.asynsock.dispatch import AsynsockDispatcher
from pysnmp.carrier.asynsock.dgram import udp
from pyasn1.codec.ber import encoder
from pysnmp.proto import api
import sys
from save_log import save_log

def sent_snmp_trap(product,level,regionId,instanceName,name):
#传入前文定义的5个感兴趣字段值
    # Protocol version to use
    verID = api.protoVersion2c
    pMod = api.protoModules[verID]

    # Build PDU
    trapPDU = pMod.TrapPDU()
    pMod.apiTrapPDU.setDefaults(trapPDU)

    # Traps have quite different semantics among proto versions
    if verID == api.protoVersion2c:

        var = []
        oid = (1, 3, 6, 1, 4, 1,12149,1)
        val = pMod.OctetString(‘product:%s‘%product)
        var.append((oid, val))
        oid = (1, 3, 6, 1, 4, 1,12149,2)
        val = pMod.OctetString(‘level:%s‘%level)
        var.append((oid, val))
        oid = (1, 3, 6, 1, 4, 1,12149,3)
        val = pMod.OctetString(‘regionId:%s‘%regionId)
        var.append((oid, val))
        oid = (1, 3, 6, 1, 4, 1,12149,4)
        val = pMod.OctetString(‘instanceName:%s‘%instanceName)
        var.append((oid, val))
        oid = (1, 3, 6, 1, 4, 1,12149,5)
        val = pMod.OctetString(‘name:%s‘%name)
        var.append((oid, val))
        #在这里可以定义多个OID，用于区分不同的字段和内容
        pMod.apiTrapPDU.setVarBinds(trapPDU, var)

    save_log(str(var))
    # Build message
    trapMsg = pMod.Message()

    pMod.apiMessage.setDefaults(trapMsg)
    pMod.apiMessage.setCommunity(trapMsg, ‘public‘)
    pMod.apiMessage.setPDU(trapMsg, trapPDU)

    transportDispatcher = AsynsockDispatcher()
    transportDispatcher.registerTransport(udp.domainName, udp.UdpSocketTransport().openClientMode())
    transportDispatcher.sendMessage(encoder.encode(trapMsg), udp.domainName, (‘localhost‘, 162))
    #这里可以修改成真实需要接受trap信息的监控服务器IP地址
    transportDispatcher.runDispatcher()
    transportDispatcher.closeDispatcher()

上面的这坨，我们可以加上以下内容，直接运行一下。然后去监控系统看看

if __name__ == ‘__main__‘:
    sent_snmp_trap(‘product2‘,‘level22‘,‘regionId222‘,‘instanceName2222‘,‘name22222‘)

已经可以看到SNMP Trap消息了。这里可以使用任何一个SNMP监控软件或者平台接收trap消息，你也可以使用真实的网关平台来测试。我在这里用的是PRTG的snmp trap告警接收程序。
技术图片

3、企业微信webhook消息推送模块

关于企业微信小机器人的webhook推送，以及如何添加小机器人，可以参考以下文章
【逗老师带你学IT】PRTG监控系统通过企业微信推送告警消息
本文webhook模块关键代码如下，文件位于"C:\Django_API\Python_Program\wechat_webhook_key.py"

#import http.client
import json
import urllib
import requests
import sys
import datetime
from save_log import save_log
webhook_url="https://qyapi.weixin.qq.com/cgi-bin/webhook/send?key=4468de24-0e5e-4616-be8d-5324240f4efc"
#正式机器人
#传参列表
# 1        2        3       4         5       6         7       8           9
#"Key" "%probe" "%group" "%device" "%name" "%status" "%down" "%message" "%sensorid"

def wechatwork_robot(product,level,regionId,instanceName,name):
    now_time = datetime.datetime.now().strftime(‘%Y-%m-%d %H:%M:%S‘)
    paramsList =["云产品:","告警级别:","区域:", "告警节点:" , "告警内容:"]
    valueList = [product,level,regionId,instanceName,name]
    content = ""
    headers = {"Content-Type": "text/plain"}
    title_color="warning"
    for i in range(len(paramsList)):
        content = content +"<font color=\"comment\">"+paramsList[i]+"</font>"+valueList[i]+"\n"
    data = {
        "msgtype": "markdown",
        "markdown": {
        "content": "**<font color=\""+title_color+"\">【阿里云报警小机器人】</font>**\n**通知时间:"+ now_time +"**\n"+ content,
            }
        }
    r = requests.post(url=webhook_url,headers=headers, json=data)
    print(r.text)
    save_log(‘wechatwork_robot result:%s‘%r.text)
    return r.text

跟上文SNMP一样，我们在最后加一个自调用，模拟一下。

if __name__ == ‘__main__‘:
    wechatwork_robot(‘product2‘,‘level22‘,‘regionId222‘,‘instanceName2222‘,‘name22222‘)

可以看到，企业微信群里也收到模拟的告警消息了。
技术图片

4、整合、部署项目

上面的各个功能验证完毕之后。我们整合部署一下这个项目。
核对两个主要目录的文件是否齐全。
C:\Django_API\Python_Program目录下应该存在以下文件。
技术图片

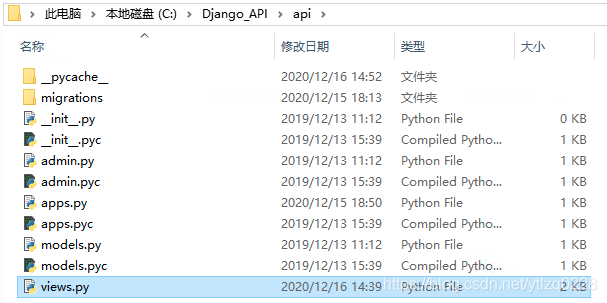

C:\Django_API\api目录下应该存在以下文件，最关键的是views.py

C:\Django_API\log目录下存储着生成的日志，本文自定义的日志文件是API_run_log.txt

最后，再次通过阿里云模拟一次报警。确认网关平台和企业微信均能收到告警。

技术图片

四、PRTG添加SNMP Trap告警监控

1、添加传感器

刚才上文的程序，我们是将SNMP Trap推送到127.0.0.1本机环回口地址。其实你可以改成任何一个IP。或者干脆就将Django服务部署到PRTG的探针上去。

在PRTG里，任何一个探针服务器和核心服务器都可以接受trap告警。这里我们找一个合适的探针，将SNMP的告警发送到这个探针的IP地址。添加一个“SNMP陷阱接受程序”的传感器
技术图片

2、配置传感器端口

默认UDP 162端口用于接收SNMP Trap告警信息，如果修改成其他端口的话，记得在前文的代码中一并修改。
技术图片

3、配置Trap告警过滤器

由于前文，我们会透传阿里云的告警级别至1.3.6.1.4.1.12149.2这个OID。
因此我们可以在这里配置一下，让WARN级别的告警，触发PRTG的警告级别告警。CRITICAL级别的告警，触发PRTG的停机级别的告警。
技术图片
具体关于过滤器的配置预发，可以参考下图

当阿里云产生告警时，PRTG也会根据不同的级别生成相应的告警，如下图
