已知数据：底图图斑A，更新图斑B

使用软件：ArcMap

要求：将B于A合并为一个图斑。A与B不能重叠，重叠处以A为基准切割B图斑。

下面开始操作：

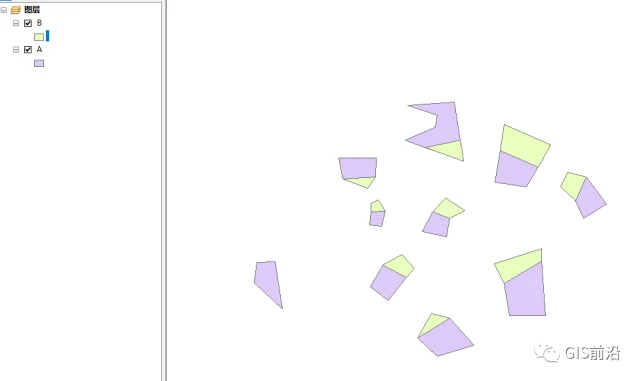

1、将数据集中的图斑A、B添加到数据框内

打开腾讯新闻，查看更多图片 >

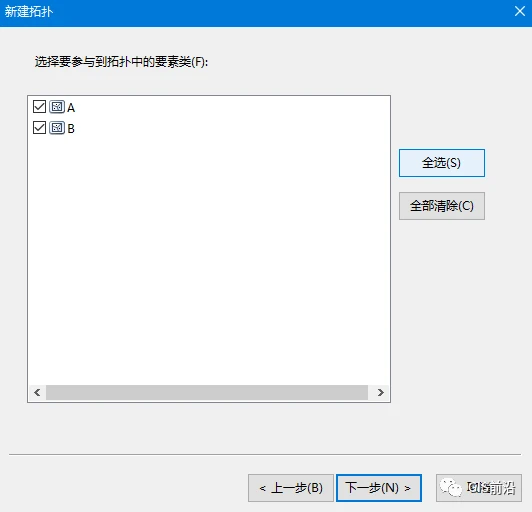

2、右击数据集新建拓扑全选—两个图斑

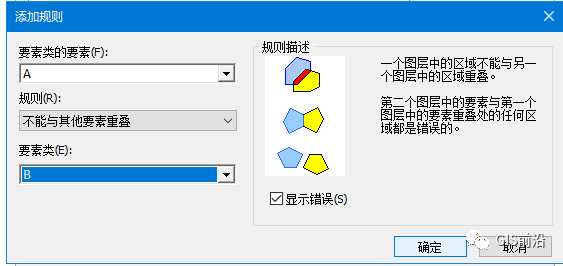

添加规则为A不能与B重叠

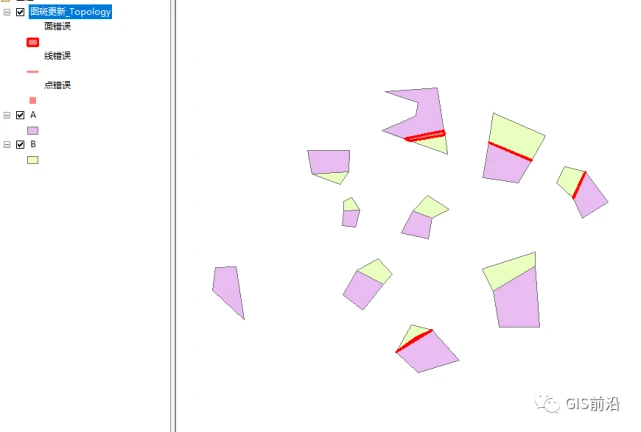

3、将生成的拓扑添加导数据框查看错误

我们发现有四处拓扑错误，为B与A有重叠的部分。如果我们一个一个修改一来操作繁琐，二来在重叠图斑数量较多的情况下不易节省时间。

这里我们分享一个小技巧。

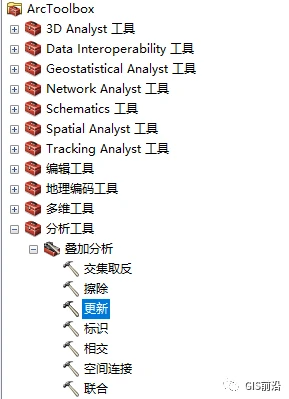

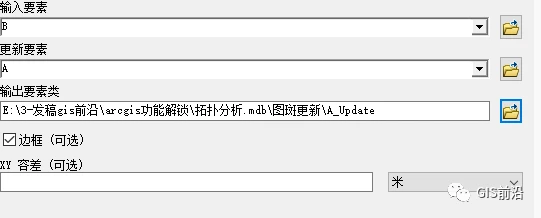

4、打开ARCtoolbox—分析工具—叠加分析—更新输入要素为B，输出要素为A 。

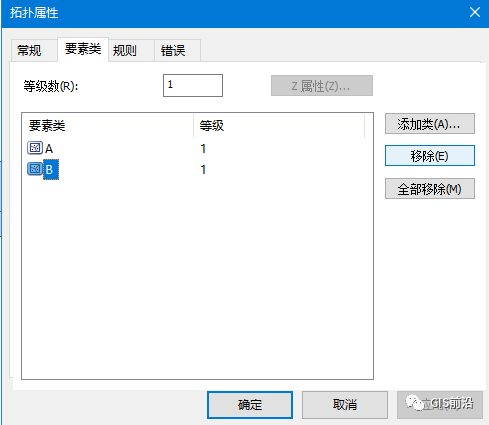

5、右击拓扑—属型，在要素类中移除B添加A_Upate

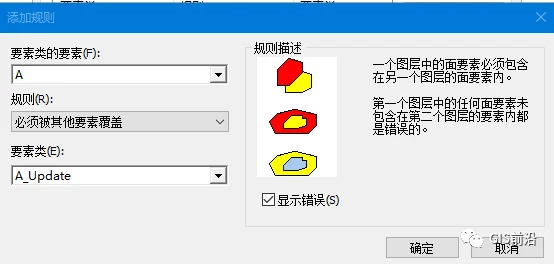

在规则中删除原规则，重新添加规则A必须被A_upate覆盖。

添加规则后右击拓扑重新验证，然后将拓扑添加到数据框。

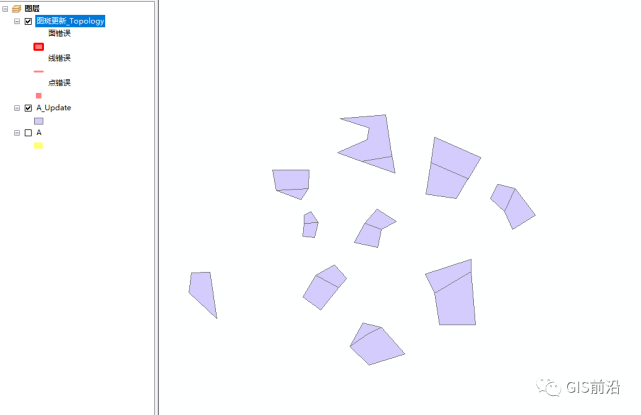

我们发现A要素被A_upate要素完全覆盖，即AB相交的地方是以A为准更新B。
