1、fplot()

     该命令常用来绘制符号函数的图像；其具体格式为：

      fplot(fun,lims)，其中fun是符号函数表达式，lims用来声明绘图区间。

      例如：

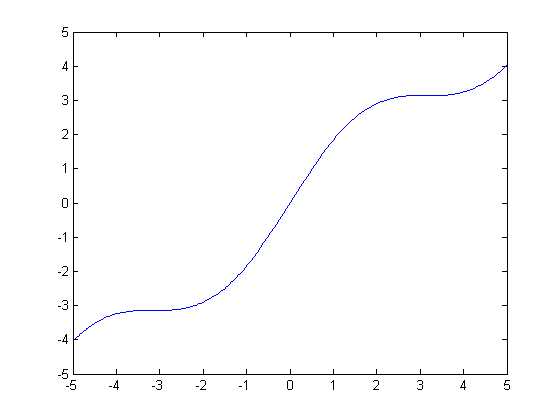

        绘制函数：f(x)=sinx+x;

>> lims=[-5,5]

>> fplot(‘sin(x)+x‘,lims)

2、plot()

           命令plot（)主要是绘制在数值计算中绘制函数的图像，该命令格式为：

           plot(X ,Y,S)，其中X是函数的横轴坐标向量，Y是函数的纵坐标向量，S则用来定义函数的颜色和线型。

           常用颜色参数有：r(红色)，b(蓝色),k(黑色),w(白色),g(绿色）,m(深红色）,青绿色（c)

           例子：

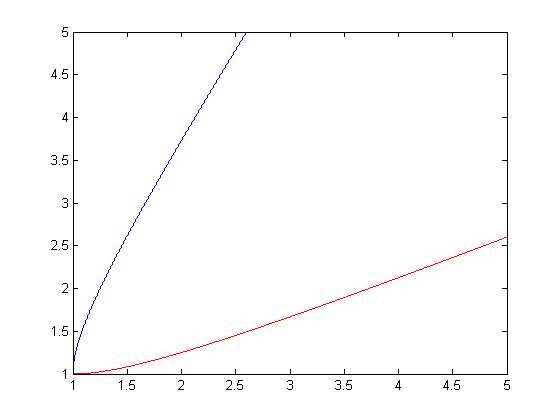

             绘制y=1/2*(x+1/x)函数及其反函数的图像

>> x=1:0.001:5;
>> y=1/2*(x+1./x);
>> plot(x,y,‘r‘,y,x,‘b‘)

3、ezplot()

     该绘图命令常用来绘制符号函数的简易的图像。其格式为：

     ezplot(f)

     ezplot(f,lims)

     其中f是符号函数表达式，lims是绘图区间。

     例子：

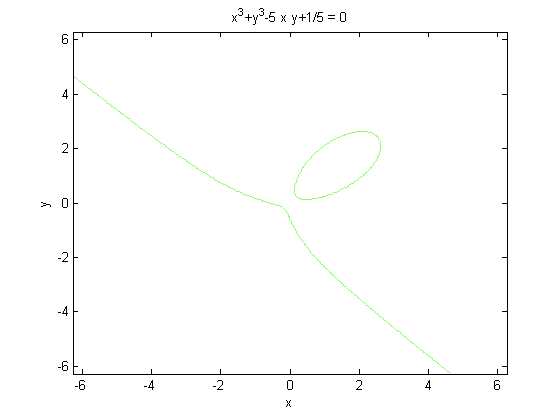

         绘制函数f(x,y)=x^3+y^3-5*x*y+1/5的图像；

>> ezplot(‘x^3+y^3-5*x*y+1/5‘)

比较：

      （1）fplot(),ezplot()都是针对符号函数的，而plot()是在数值计算中绘制函数图像；

      （2）fplot()只需要给出函数和区间就行；而plot()则需要计算出横坐标和坐标标向量，它是根据计算的点绘制出图像的；

      （3）ezplot()连绘制区间都不用给了。

注：符号计算和数值计算是Matlab的两个不同的功能。符号计算系统处理的对象是符号表达式，输出的结果也是符号表达式；数值计算处理的对象是数值变量，输出的结果是数值或者数组。
