在Visual Studio中使用用例图描述系统与参与者间的关系

时间:2015-08-13 13:53:07      阅读:141      评论:0      收藏:0      [点我收藏+]

标签:



"用例图"用来描述谁用系统,用系统做什么。用例图不涉及使用细节,只用来描述使用人员和系统的关系,也不涉及行动的顺序。一起来体验。



使用Visual Studio 2012创建解决方案。



创建一个空白、名称为"TailspinToys"的解决方案。

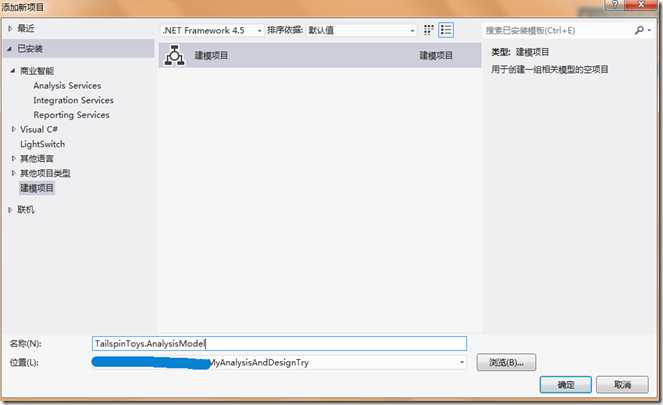

右键解决方案,点击"添加","添加新项目",选择左侧的"建模项目",命名为"TailspinToys.AnalysisModel"。

技术分享

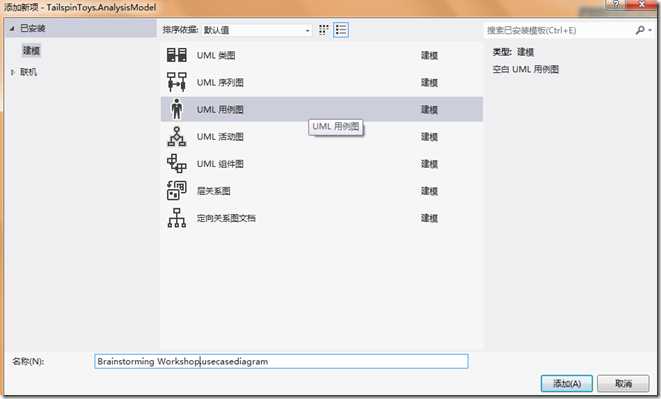

右键"TailspinToys.AnalysisModel",点击"添加"、"新建项",选择"UML 用例图",命名为"Brainstorming Workshop",点击"添加"。

技术分享

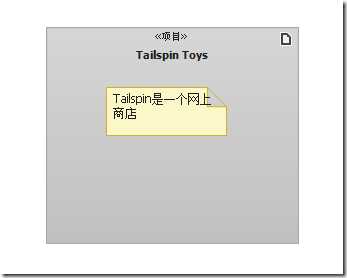

在左侧工具箱中选择"子系统",拖动到右侧界面,命名为"Tailspin Toys",并调整大小,并且通过属性设置填充颜色。



从工具箱拖动"注释",拖动到"子系统"里面,并备注文字,如下:

技术分享

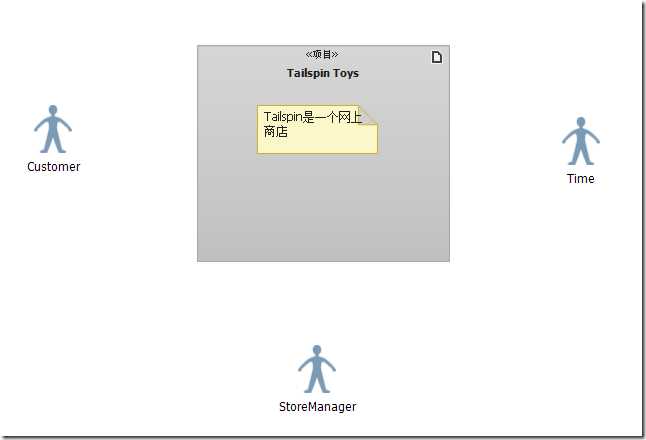

从工具箱拖动3个"参与者"到界面,并分别命名为"Customer","StoreManager","Time"。

技术分享

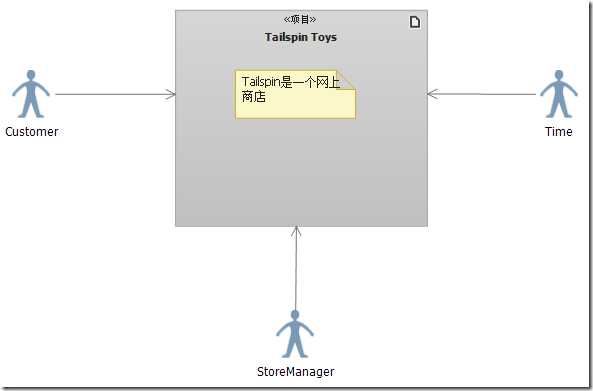

分别右键3个"参与者"的图标,添加关联如下:

技术分享

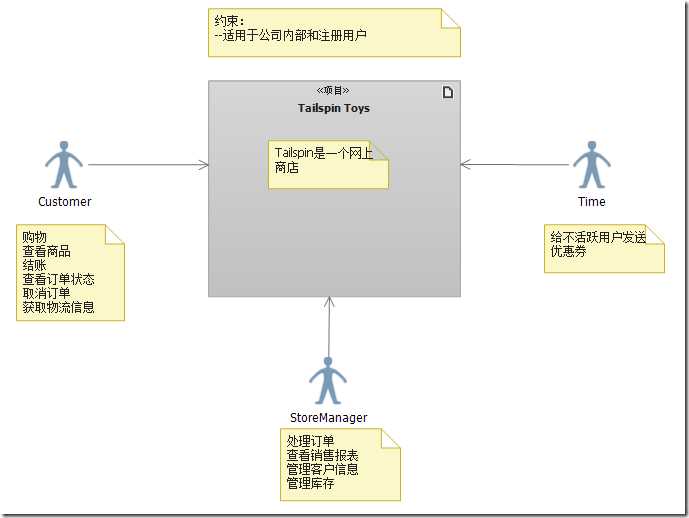

分别给参与者以及系统添加备注,如下:

技术分享



备注:

● 在创建用例图之前先创建解决方案
● 明确系统的边界,谁使用系统,谁不使用系统
● 从用户的角度描述目标以及对用户的价值
● 尽可能地详尽描述信息



参考资料:https://channel9.msdn.com/Blogs/clinted
