Chisel数据类型（Data）与Module的绑定关系，根据Data的使用方式不同，而有多种绑定类型。
参考链接：
1. Binding
类型继承图如下：
?
?
其中：
a. interface指代traint;
b. 箭头意思为继承（extends）；
可以看到这些绑定中，有：
a. 受控（constrained）和不受控的绑定；
b. 只读绑定；
c. 顶层绑定、子绑定；
d. 直连（Wire）绑定和寄存器（Reg）绑定；
e. 字面量（Literal）绑定，操作绑定；
f. 还有不关心（DontCare）的绑定；
2. 绑定相关的异常
?
?
分别为：
a. ExpectedChiselTypeException: A function expected a Chisel type but got a hardware object
b. ExpectedHardwareException: A function expected a hardware object but got a Chisel type
c. MixedDirectionAggregateException: An aggregate had a mix of specified and unspecified directionality children
d. RebindingException: Attempted to re-bind an already bound (directionality or hardware) object

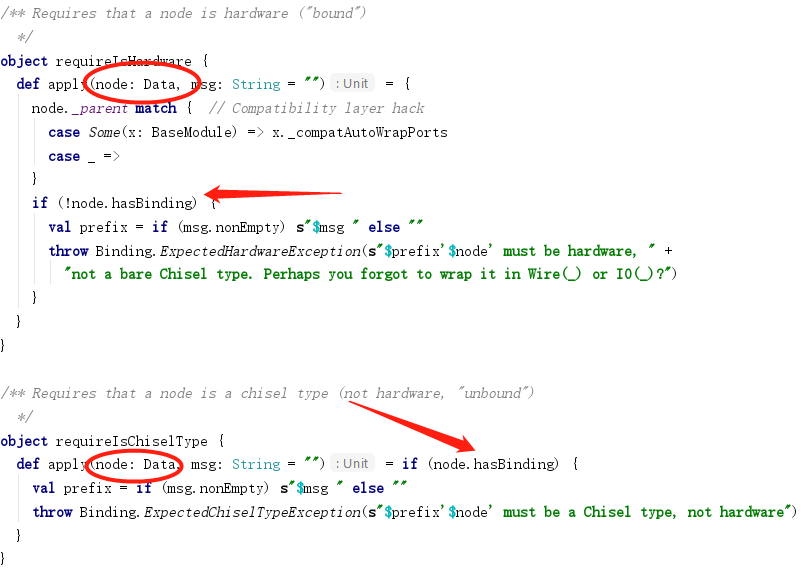

3. requireIsHardware vs. requireIsChiselType
Hardware跟Chisel type并不是互斥的。事实上，两者都是针对类Data而言的。差别只在于是否绑定。
?
?
Data是Chisel中的基本数据类型，Bits/SInt/UInt/Bool/Aggregate都是其子类。这些数据变量（variable）的容器只有两种：线和寄存器。如果把数据变量放到容器中，连接到hardware graph中，这个数据变量就是hardware的一部分，requireIsHardware(dataVariable)就是真。反之，如果Data类型的数据变量只是一个变量，而没有连接到hardware graph中，则就只是一个孤立的chisel type的数据变量，而非hardware的一部分。
所以，这两个命名实际上并不贴切，反而注释里面就很好，requireIsBound/requireIsUnBound，或者更详细一点，requireIsBoundIntoHardwareGraph/requireIsNotBoundIntoHardwareGraph。
