深信服SSL远程接入与深信服行为审计同步登陆用户信息

时间:2020-11-17 11:57:44      阅读:4      评论:0      收藏:0      [点我收藏+]

标签:实现   sha   cti   sel   时间   字符串   product   大小写   admin

本文主要针对同时使用深信服SSL设备和深信服行为审计设备的情况下,如何在AC行为审计上同步SSL的用户登录信息。

整体思路:

1、SSL部署外置数据中心,通过获取外置数据中心MYSQL数据库内的用户行为日志,得到User_Nme和IP_Address字段的对应关系。
2、深信服行为审计设备使用数据库认证的单点登录方式,从数据库拉取User_Nme和IP_Address字段的对应关系

实现方式和部署方式


一、设备基础环境部署

1、SSL设备部署特别需要注意,SSL后的流量不能做NAT,需要让用户流量携带真实的虚拟IP作为源IP在网内进行转发。
**登录SSL 网关,系统设置>SSL ***选项>系统选项>资源服务选项
根据你使用的隧道方式,将WEB应用,TCP应用,L3应用的资源访问模式,设置为使用分配的虚拟IP地址作为源地址。不知道用啥方式的就把三个都改了。
技术图片
2、做好IP地址段规划,配置虚拟IP池的配置。此网段是用户连接后获取的客户端地址,正常情况下应规划为内网网段。不要乱用公网地址段。
技术图片
3、全网核心或其他三层路由设备需要配置静态路由,将SSL用户网段路由下一条指向SSL网关设备。

 ip route-static 10.0.11.0 24 10.0.20.250
 ip route-static 10.0.12.0 24 10.0.20.250
 ip route-static 10.0.13.0 24 10.0.20.251
 ip route-static 10.0.14.0 24 10.0.20.251
 ip route-static SSL用户地址 掩码 SSL设备内网地址

技术图片
4、配置好行为审计设备。在行为审计上可以抓到用户通过行为审计设备后的流量。可以结合实际网络方案选择镜像流量送到AC,或者直接把AC串在骨干链路上。
行为审计设备能看到流量和在线用户就可以了
![在这里插入图片描述](https://img-blog.csdnimg.cn/2020030722382770.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3l0bHpxMDIyOA==,size_16,color_FFFFFF,t_70 =400x)
技术图片
现在,我们要做的事情的意义就来了
行为审计默认以IP地址或者MAC地址作为用户名,看不到是哪个用户在使用这个IP


二、SSL外置数据中心部署

深信服提供一个外置数据中心的软件,可以接受SSL的用户日志并写入数据库。
1、下载安装
http://download.sangfor.com.cn/download/product/ssl***/SSL***_DC_5.7_SP2_for_Windows2008&2012.exe.7z
找一台windows server 2012的服务器装上就好了。
部署手册:
https://bbs.sangfor.com.cn/plugin.php?id=sangfor_databases:index&mod=viewdatabase&tid=26478
2、SSL配置连接到外置数据中心,确保windows的防火墙放行相关端口,确保连接数据中心的PSK是正确的。
技术图片
3、外置数据中心web控制台使用https://IP 方式登录,系统管理员的用户名和密码默认是Admin、Admin。注意用户名区分大小写。
4、确认设备连接状态正常,确认“外置数据中心”可以获取目前用户的连接日志。
![](https://img-blog.csdnimg.cn/20200307225543712.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3l0bHpxMDIyOA==,size_16,color_FFFFFF,t_70 =400x)
技术图片
到这为止,外置数据中心正常工作。用户的访问流量日志记录到此服务器的一台本地MySQL数据库里。


三、连接并处理SSL外置数据中心数据库

1、连接数据库

目前深信服最新的Windows Server版本外置数据中心的数据库连接信息如下:

MYSQL路径:
C:\Program Files (x86)\Sangfor\SSL\LogKeeper\mysql
用户名:root
密码:root
端口:1126

2、外置数据中心管理的每一个节点,都会在MySQL内建立一个数据库。

技术图片
每个node数据库下的usrbasiclog表记录了该节点对应的SSL网关设备上用户访问的行为日志。
该表的关键字段:
record_id:日志记录序号
User_name:登录用户名
addrtess:二进制转整形格式的IP地址
log_time:日志记录的时间戳
message:日志文本体
user_action:日志行为类型(登录/注销/访问资源)
技术图片

3、获取用户名和IP地址对应关系

整体思路是获取最近120分钟之内,每个IP地址最近的一条日志中的User_name

(select user_name,INET_NTOA(address),log_time
from
(select * from node3.usrbasiclog
where user_action=3  and TIMESTAMPDIFF(MINUTE,LOG_TIME,now())<120
ORDER BY user_name,address,log_time DESC) a
GROUP BY a.address
)

![在这里插入图片描述](https://img-blog.csdnimg.cn/20200307231323101.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3l0bHpxMDIyOA==,size_16,color_FFFFFF,t_70 =400x)
需要注意的几点:
1、TIMESTAMPDIFF(MINUTE,LOG_TIME,now())&lt;120
表示获取最近120分钟的记录,如果一个IP120分钟没有产生任何新日志,这个用户基本就是下线了。此时间与AC行为审计设备中的,用户无流量超时下线时间配置一样即可。
技术图片
2、user_action=3
User_action字段表示日志类型,1表示上线,-1表示下线,3表示访问资源。
3、INET_NTOA(address)
将INT格式的IP地址转换成点分十进制格式的字符串。

4、创建查询视图

到此为止,已经可以获取IP地址和用户名的对应关系了,但是上面这段SQL是不能直接用于创建视图的。MySQL的视图不支持嵌套子查询。
修改SQL语句使用左连接,并提前创建子视图。

CREATE VIEW `sinforglobaldb`.`max_record_node3` AS
SELECT
    MAX( record_id ) AS record_id
FROM
    node3.usrbasiclog
WHERE
    user_action = 3
    AND TIMESTAMPDIFF(
        MINUTE,
        LOG_TIME,
    now())< 120
GROUP BY
    address
ORDER BY
    record_id;
#获取每个IP地址的最新的记录的recore_id
CREATE VIEW `sinforglobaldb`.`user_ip_node3` AS SELECT
    tba.record_id,
    tbb.user_name,
    INET_NTOA( tbb.address ) as address,
    tbb.log_time
FROM
    max_record_node3 tba
    LEFT JOIN node3.usrbasiclog tbb ON tba.record_id = tbb.record_id;
#左连接刚刚创建的max_record_node3和usrbasiclog。获取最新record_id对应的用户信息

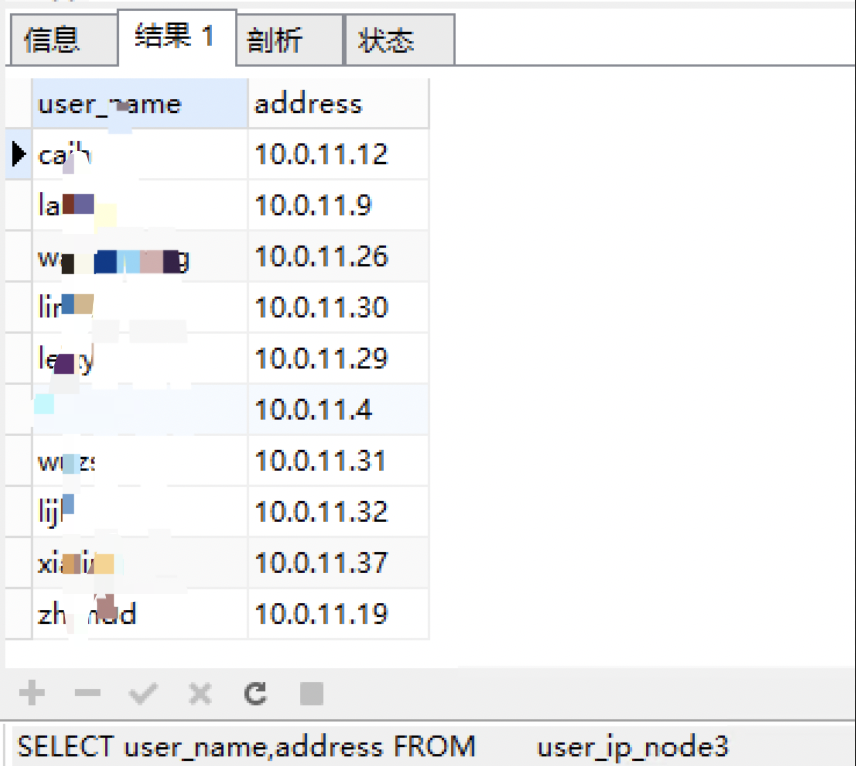

![在这里插入图片描述](https://img-blog.csdnimg.cn/20200308165243341.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3l0bHpxMDIyOA==,size_16,color_FFFFFF,t_70 =400x)

5、创建多个节点的UNION连接视图

如果,你的外置数据中心有多个节点,最终通过UNION把多个node的查询结果连接起来

CREATE VIEW `sinforglobaldb`.`user_cpn_ip` AS
SELECT
user_name,address
FROM
    user_ip_node3
UNION ALL
SELECT
user_name,address
FROM
    user_ip_node4;

最终,我们得到了user_cpn_ip这个视图,就是我们需要的最终查询视图。


四、AC行为审计设备获取用户连接信息

1、添加SSL外置数据中心的数据库作为外部认证数据库
技术图片
技术图片
2、添加单点登录服务器配置
数据库服务器选择刚才新添加的数据库服务器
查询语句:select * from user_cpn_ip
技术图片
3、配置单点登录策略
适用范围填写用户连接后的地址段。
之前强烈要求用户流量不能过NAT,需要携带连接后的虚拟IP作为源IP参与转发,就是为了保证,行为审计上可以看到用户虚拟IP的流量。
技术图片
认证方式选项卡内,认证方式选择单点登录。同时单点登录失败的用户配置使用以IP地址作为用户名。
技术图片
配置完成之后,目前到达行为审计设备的流量,会触发此条认证策略创建用户。
并且,创建用户的时候,会通过之前关联的认证数据库,自动获取用户名!!
技术图片
阶段性胜利!!!!


五、配置外置数据中心数据库更新时间

SSL 外置数据中心日志同步是实时同步,但是外置数据中心用户资源访问日志会先缓存到文件中,然后再把文件整体导入到mysql中。默认缓存的时间间隔是10分钟。所以在外置数据中心查询日志需要10分钟之后才能查询,因此用户连接后会存在10分钟的时间无法获取连接用户名。
解决方式:
1、找到配置文件目录:
C:\Program Files\Sangfor\SSL\LogKeeper\slbs\Config\SlbsAdv.conf,修改DataFilterUserTime字段的值为1,默认为10 ,单位为分钟
2、修改保存之后重启LogKeeper服务
技术图片
技术图片

搞定!
