抓包示例

root@python:~# tcpdump -n -S  tcp port 5009 # -S 参数的目的是获得ack的绝对值，不加该参数，第三次握手的ack为相对值1
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
17:35:43.707223 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [S], seq 267775201, win 8192, options [mss 1452,nop,wscale 2,nop,nop,sackOK], length 0   # **客户端发起请求,第一次握手**
17:35:43.707299 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [S.], seq 3046340720, ack 267775202, win 29200, options [mss 1460,nop,nop,sackOK,nop,wscale 7], length 0
17:35:43.729057 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [.], ack 3046340721, win 16698, length 0 # **三次握手结束**
17:35:43.778243 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [P.], seq 267775202:267775428, ack 3046340721, win 16698, length 226 # **开始传送数据**
17:35:43.778299 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [.], ack 267775428, win 237, length 0
17:35:43.780225 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [.], seq 3046340721:3046343625, ack 267775428, win 237, length 2904
17:35:43.780254 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [P.], seq 3046343625:3046343827, ack 267775428, win 237, length 202
17:35:43.802585 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [.], ack 3046343827, win 16698, length 0
17:35:43.803603 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [P.], seq 267775428:267775619, ack 3046343827, win 16698, length 191
17:35:43.803988 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [P.], seq 3046343827:3046343878, ack 267775619, win 245, length 51
17:35:43.825824 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [P.], seq 267775619:267775895, ack 3046343878, win 16685, length 276
17:35:43.865696 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [.], ack 267775895, win 254, length 0
17:35:44.314454 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [.], seq 3046343878:3046346782, ack 267775895, win 254, length 2904
17:35:44.314472 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [.], seq 3046346782:3046349686, ack 267775895, win 254, length 2904
17:35:44.314477 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [.], seq 3046349686:3046352590, ack 267775895, win 254, length 2904
17:35:44.314482 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [P.], seq 3046352590:3046352839, ack 267775895, win 254, length 249
17:35:44.336458 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [.], ack 3046352839, win 16698, length 0
17:35:44.402718 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [P.], seq 267775895:267775926, ack 3046352839, win 16698, length 31
17:35:44.402758 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [.], ack 267775926, win 254, length 0
17:35:44.402869 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [F.], seq 3046352839, ack 267775926, win 254, length 0   # **四次挥手开始**
17:35:44.404033 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [F.], seq 267775926, ack 3046352839, win 16698, length 0
17:35:44.404047 IP 172.16.10.164.5009 > 122.235.85.89.49302: Flags [.], ack 267775927, win 254, length 0
17:35:44.424589 IP 122.235.85.89.49302 > 172.16.10.164.5009: Flags [.], ack 3046352840, win 16698, length 0 # **四次挥手结束**

Flags包标志:

S=SYN       发起连接标志。
P=PUSH      传送数据标志。
F=FIN       关闭连接标志。
ACK         表示确认包。
RST=RESET   异常关闭连接。
.           表示没有任何标志。

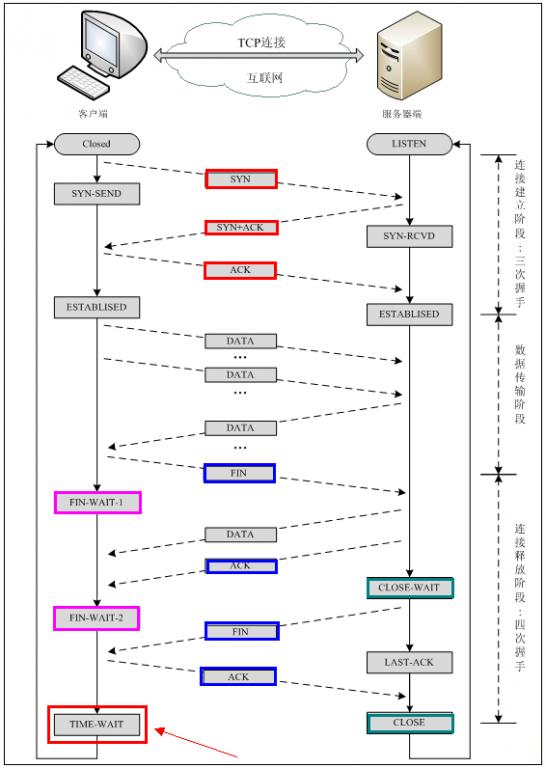

TCP连接建立（三次握手）

客户端A，服务器B，初始序号seq，确认号ack

初始状态：B处于监听状态，A处于打开状态

A -> B : seq = x （A向B发送连接请求报文段，A进入同步发送状态SYN-SENT）

B -> A : ack = x + 1,seq = y （B收到报文段，向A发送确认，B进入同步收到状态SYN-RCVD）

A -> B : ack = y+1 （A收到B的确认后，再次确认，A进入连接状态ESTABLISHED）

连接后的状态：B收到A的确认后，进入连接状态ESTABLISHED

TCP连接释放（四次挥手）

A -> B : seq = u （A发出连接释放报文段，进入终止等待1状态FIN-WAIT-1）

B -> A : ack = u + 1,seq = v （B收到报文段，发出确认，TCP处于半关闭，B还可向A发数据，B进入关闭等待状态WAIT）

B -> A : ack = u + 1,seq = w （B重复发送确认号，进入最后确认状态LAST-ACK）

A -> B : ack = w + 1,seq = u + 1 （A发出确认，进入时间等待状态TIME-WAIT）

经过时间等待计时器设置的时间2MSL后，A才进入CLOSED状态

为什么建立连接是三次握手，而关闭连接却是四次挥手呢？

三次握手的最主要目的是保证连接是双工的，可靠更多的是通过重传机制来保证的。
这是因为服务端在LISTEN状态下，收到建立连接请求的SYN报文后，把ACK和SYN放在一个报文里发送给客户端。而关闭连接时，当收到对方的FIN报文时，
仅仅表示对方不再发送数据了但是还能接收数据，我们也未必全部数据都发送给对方了，所以我们不可以立即close，也可以发送一些数据给对方后，
再发送FIN报文给对方来表示同意现在关闭连接，因此，我们的ACK和FIN一般都会分开发送。

TCP可靠传输的实现

TCP 连接的每一端都必须设有两个窗口——一个发送窗口和一个接收窗口。TCP 的可靠传输机制用字节的序号进行控制。TCP 所有的确认都是基于序号而不是基于报文段。
发送过的数据未收到确认之前必须保留，以便超时重传时使用。发送窗口没收到确认不动，和收到新的确认后前移。

发送缓存用来暂时存放： 发送应用程序传送给发送方 TCP 准备发送的数据；TCP 已发送出但尚未收到确认的数据。
接收缓存用来暂时存放：按序到达的、但尚未被接收应用程序读取的数据； 不按序到达的数据。

RST标记

RST表示连接重置，用于关闭那些已经没有必要继续存在的连接。一般情况下表示异常关闭连接，区别与四次分手正常关闭连接。

产生RST的三个条件是：

1. 目的地为某端口的SYN到达，然而在该端口上并没有正在监听的服务器；
2. TCP想取消一个已有连接；
3. TCP接收到一个根本不存在的连接上的分节;

几种场景:

1. 端口未打开,客户端向服务端某端口发起连接请求SYN，但是目的服务端主机不存在该端口，此时向客户端回应RST，中断连接请求。
2. 请求超时,常见的有 tw_bucket 满了、tcp 连接队列爆满且开启 tcp_abort_on_overflow、配置 so_linger、关闭未清空读缓冲区的连接。
3. 提前关闭,TCP应用程序接收数据是从操作系统中接收的TCP数据，如果数据到达了操作系统但是我应用数据不想继续接收数据了，此时RST中断连接。
4. 在一个已关闭的socket上收到数据,显然是异常的，此时应RST中断连接。

配置与坑

大多都写开启net.ipv4.tcp_tw_recycle这个开关，可以快速回收处于TIME_WAIT状态的socket（针对Server端而言）。
而实际上，这个开关，需要net.ipv4.tcp_timestamps(默认开启)这个开关开启才有效果。
更被提到却很重要的一个信息是：当tcp_tw_recycle开启时（tcp_timestamps同时开启，快速回收socket的效果达到），对于位于NAT设备后面的Client来说，
是一场灾难——会导到NAT设备后面的Client连接Server不稳定（有的Client能连接server，有的Client不能连接server）。
也就是说，tcp_tw_recycle这个功能，是为“内部网络”（网络环境自己可控——不存在NAT的情况）设计的，对于公网不宜使用。
